IS200VCRCH1B GE تماس ورودی / رله ورودی هیئت مدیره قطعات هیئت مدیره

IS200VCRCH1B صفحه اتصال ورودی / خروجی رله GE صفحه مدار قطعات

جزئیات محصول:

توضیحات:

کنترل توربین مارک VI به عنوان یک سیستم کنترل، حفاظت و نظارت یکپارچه برای برنامه های ژنراتور و محرک مکانیکی توربین های گاز و بخار طراحی شده است.این همچنین یک بستر ایده آل برای ادغام تمام کنترل های جزیره قدرت و تعادل کارخانه (BOP) است.بسته های I / O MK Vie شامل دو پورت شبکه ورودی / خروجی با یک ساعت زمان واقعی و پردازنده برای تمبر زمان همزمان توالی رویدادها و یک صفحه جمع آوری داده است.

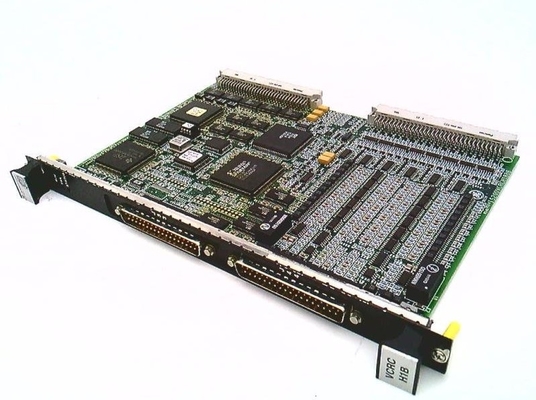

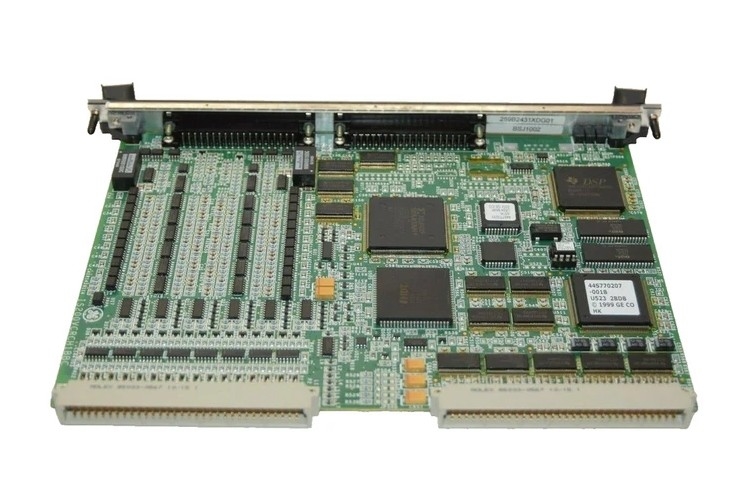

IS200VCRCH1B یک صفحه ورودی تماس / رله خروجی است که توسط جنرال الکتریک به عنوان بخشی از سری مارک VI که در سیستم های کنترل توربین گاز استفاده می شود، تولید می شود.Contact Input/Relay Output Board 48 ورودی جداگانه را می پذیرد و 24 خروجی رله را از کل چهار برد ترمینال از طریق daughterboard همراه خود مدیریت می کند. ماژول VCCC با عرض دوگانه در قفسه I / O VME قرار می گیرد. دو مجموعه از اتصالات J3 / J4 در این قفسه برای کابل کشی به تابلوهای ترمینال TBCI و TRLY فراهم شده است.VCRC یک تخته باریک تر است که می تواند استفاده شود.

یک تخته پایانی ورودی تماس (TBCI) برای 24 ورودی تماس خشک اول سیم کشی شده است؛ یک تخته پایانی دوم برای ورودی های 25-48 مورد نیاز است.تخته ترمینال به VME قفسه خانه تخته پردازنده VCCC توسط کابل با پلاگین قالب متصل استبرای ورودی های نظارت بر متغیرهای مهم توربین، اسکن و ضبط با سرعت بالا در 1 ms در ثانیه در دسترس است.تماس چت و پهنای پالس تا 6 ms توسط دنباله رویدادها (SOE) گزارش می شود.با تمام باز و بسته شدن تماس با وضوح زمانی 1 ms.

IS200VCRCH1BBB بسیار قابل اعتماد است و بنابراین کمتر به آسیب می افتد. اما دستکاری نادرست و ذخیره سازی ضعیف می تواند عملکرد کارت را تحت تاثیر قرار دهد.پس ما توصیه می کنیم که کارت ها را در جعبه های ذخیره سازی حساس به حالت ثابت در شرایط توصیه شده نگه دارید. IS200VCRCH1B یک قطعه هیئت مدیره GE Mark VI است.MKVI بخشی از خانواده Speedtronic از سیستم های مدیریت توربین گاز و بخار است که از زمان انتشار Mark I در دهه 1960 توسط جنرال الکتریک توسعه یافته و بهبود یافته است.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1B به عنوان یک صفحه ورودی / خروجی متمایز عمل می کند. این یک صفحه واحد است که دارای همان عملکرد یک صفحه VCCC است اما شامل یک daughterboard نیست،بنابراین فضای کمتر را در قفسه می گیرد.با این حال، از آنجا که خروجی های رله برای این برد از پورت های J3 / J4 در قفسه VME استفاده می کنند، کابل ها باید در پانل جلویی قرار گیرند. اگر این مورد نامطلوب باشد، از یک صفحه VCCC به جای یک PCB VCRC استفاده کنید.GE IS200 خانواده ای از صفحه های مداری چاپی (PCB) است که در سیستم های کنترل توربین GE Mark VI استفاده می شود.. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
