IS200JPDSG1A ماژول کنترل کننده IS200 هیئت توزیع برق GE مارک VI

IS200JPDSG1A ماژول کنترل کننده IS200 هیئت توزیع برق GE مارک VI

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

صفحه IS200JPDSG1A طراحی شده است تا به راحتی در یک حامل فلزی نصب شود که در یک DIN-rail عمودی قرار می گیرد، که معمولا در کنار سایر صفحه های توزیع برق قرار دارد.JPDS همچنین با یک حامل فلزی خاص برای نصب مستقیم در دسترس است.IS200JPDSG1A یک صفحه توزیع برق 28 ولت است که توسط جنرال الکتریک تولید و طراحی شده است. این بخشی از سری مارک VIe است که در سیستم های کنترل توزیع شده استفاده می شود.صفحه توزیع قدرت 28 ولت (JPDS) سیستم کنترل را با قدرت ورودی 28 ولت dc از کنورترهای خارجی ac/dc یا dc/dc فراهم می کند. JPDS شامل بازخورد از بسته PPDA I / O در سیستم PDM است.چیزی است که 28 ولت برق مستقیم را از منابع انتخاب شده به تخته های JPDP (برای تغذیه بسته های I / O) و قفسه های کنترل منتقل می کند.کانکتورهای JR، JS و JT برای ارائه ورودی قدرت 28 ولت معمولی به JPDS استفاده می شوند.

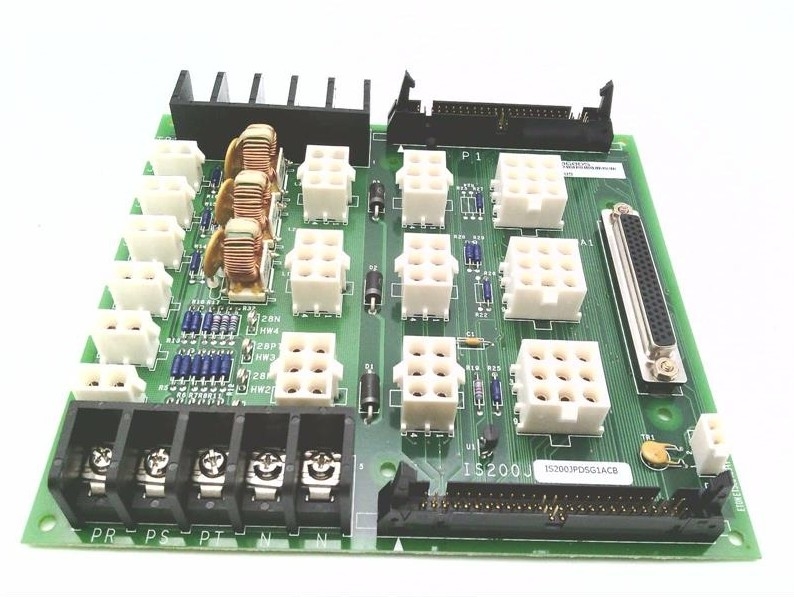

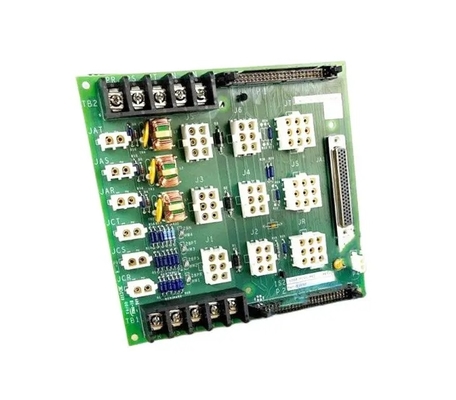

IS200JPDSG1A با سه کویل محرک ، چهار واریستور ، چهار نقطه آزمایش TP ، دو ترانزیستور و چندین مقاومت و خازن ساخته شده است.هر یک از نقاط آزمایش TP دارای یک مقاومت سری 10k است که حلقه جدا. این صفحه برای نصب DIN-rail طراحی شده است و می تواند در کنار سایر صفحه های توزیع برق نصب شود. IS200JPDSG1A در شش مکان حفاری می شود. GEI-100613، منتشر شده توسط GE،اطلاعات بیشتری در مورد عملیات ارائه خواهد کرد، سیم کشی و نصب این تخته.

صفحه توزیع جریان مستقیم IS200JPDSG1AEC یک صفحه است که بیست و هشت ولت جریان مستقیم را دریافت می کند.منبع برق به طور معمول از یک کنورتر خارجی جریان متناوب / جریان مستقیم یا جریان مستقیم / جریان مستقیم دریافت می شوداین مدل شبیه به ماژول JPDM است. با این حال، این مدل دارای اجزای بیشتری نسبت به ماژول JPDM است که شامل فیوز های مدار شاخه و کانکتورهای خروجی بیشتر است.به لطف دو کانکتور کابل نوار بر روی این ماژول نیز دارای پتانسیل برای میزبانی یک بسته PPDA I / Oمثل ماژول JPDM ماژول JPDS در ماژول توزیع کننده برق نصب خواهد شد.

صفحه IS200JPDSG1AEC دارای ویژگی های خاص است، برخی از آنها یک کانکتور DC62 هستند که می توانند PPDA را میزبانی کنند، سه خروجی با برچسب JAS، JAT و JAR که برای کانکتورهای قدرت کمکی استفاده می شود,IS200JPDSG1A بخشی از ماژول GE Mark VI است. این یک کارت لوازم جانبی توزیع برق است که برای بسته I / O بازخورد سیستم توزیع برق IS220PPDAH1A استفاده می شود.IS200JPDSG1A دارای 15 کانکتور پلاگین مختلف و فیوز های مدار شاخه و کانکتورهای خروجی است. GE IS200JPDSG1A یک کارت توزیع برق پیشرفته است که برای ادغام بی نقص در سیستم های کنترل صنعتی طراحی شده است ، که مدیریت انرژی بهینه و قابلیت اطمینان سیستم را تضمین می کند.
