IS200TBAIH1C GE Analog Input Terminal Board مارک VI Bridge Interface Board (بورد رابط پل)

IS200TBAIH1C GE Analog Input Terminal Board مارک VI Bridge Interface Board (بورد رابط پل)

جزئیات محصول:

توضیحات:

IS200TBAIH1C یک برد ترمینال ورودی آنالوگ است که توسط جنرال الکتریک به عنوان بخشی از سری مارک VI که در سیستم های کنترل توربین گاز استفاده می شود، ساخته و طراحی شده است.دو خروجی و 10 ورودی آنالوگ توسط صفحه پایانی ورودی آنالوگ پشتیبانی می شوددو سیم، سه سیم، چهار سیم، یا فرستنده هایی که از خارج تغذیه می شوند می توانند به یکی از ده ورودی آنالوگ وصل شوند.یک جریان 0-20 mA یا 0-200 mA می تواند برای خروجی های آنالوگ تنظیم شوداز شور و صداهای فرکانس بالا توسط مدارهای سرکوب نویز در ورودی ها و خروجی ها محافظت می شود.

برای اتصال به پردازنده های I / O ، TBAI دارای سه کانکتور پین DC-37 است. امکان اتصال با استفاده از TMR با هر سه کانکتور یا ساده در یک کانکتور (JR1) وجود دارد.هر دو اتصال مستقیم به الکترونیک و اتصال کابل ممکن است. به سه کانکتور برای کنترل های R، S و T در برنامه های TMR، سیگنال های ورودی به سمت خارج پخش می شوند. با استفاده از یک شنت اندازه گیری در TBAI،مجموع جریان سه درایور خروجی که متصل شده اند برای اجرای خروجی TMR ترکیب می شود.بعد از آن، الکترونيک ها سيگنال مجموعي جریان را از طرف TBAI دریافت مي کنند تا بتوانند آن را به نقطه تنظیم شده تنظیم کنند.

• یک فرستنده دو سیم با ورودی آنالوگ
• فرستنده سه سیم با ورودی آنالوگ
• یک فرستنده چهار سیم با ورودی آنالوگ
• یک فرستنده با ورودی آنالوگ و قدرت خارجی
• ورودی آنالوگ، 5 و 10 ولت جریان ثابت
• خروجی آنالوگ 0-20 mA
• خروجی آنالوگ 0-200 mA

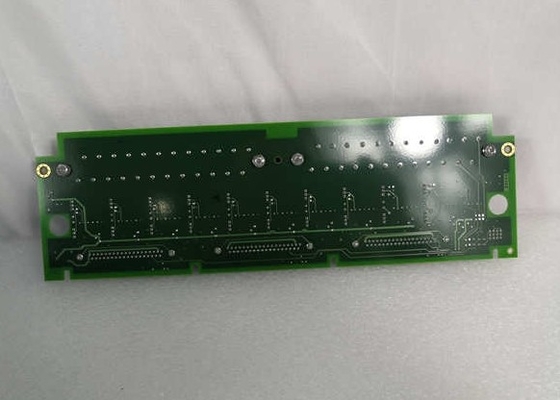

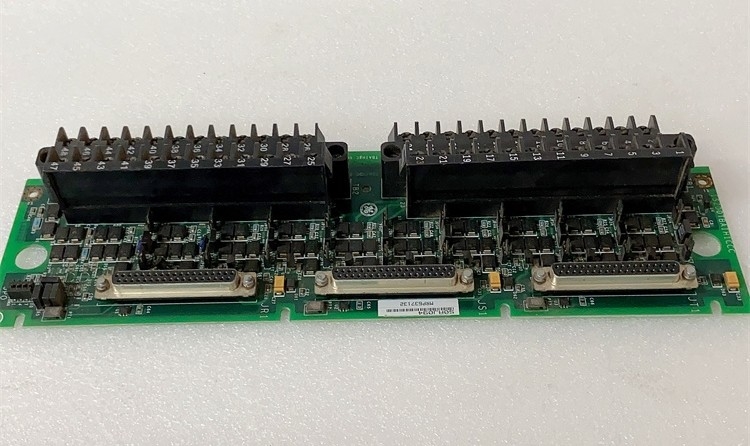

IS200TBAIH1C دستگاهی است که به عنوان یک برد ترمینال آنالوگ شناخته می شود. این PCB یا صفحه مدار چاپی بخشی از سری مارک VI توسط جنرال الکتریک است.مارک VI و سایر سری های مارک توسط جنرال الکتریک برای کنترل و اتوماسیون فرآیندهای توربین های گاز و بخار ایجاد شدصفحه مدار چاپی IS200TBAIH1C یک دستگاه بسیار طولانی و باریک است. نیمه چپ IS200TBAIH1C توسط دو بلوک انتهای سیاه اشغال شده است.هر بلوک ترمینال می تواند تا بیست و چهار ترمینال که در شکل مکعب و ساخته شده از فلز نقره را شامل می شود.
