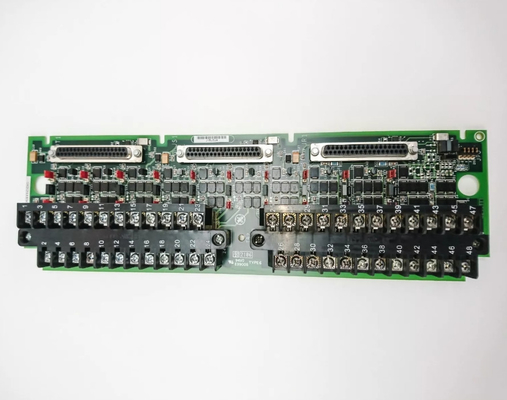

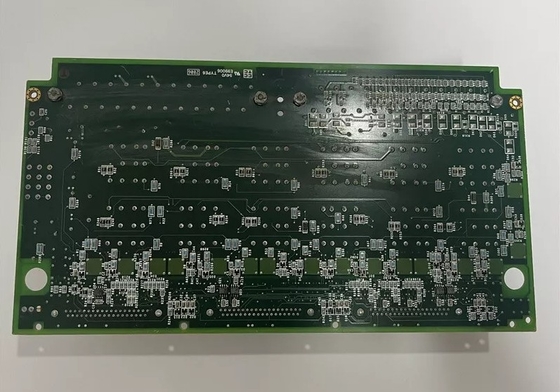

IS200RCSAG1A GE Frame RC Snubber Board مارک VI کارت کنترل کارت ترمینال

IS200RCSAG1A GE Frame RC Snubber Board مارک VI کارت کنترل کارت ترمینال

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

IS200RCSAG1A قطعه ای برای سیستم مارک VI است. مارک VI در اطراف ماژول کنترل مرکزی طراحی شده است، که بیشتر روش ها و فرآیندهای مانند حفاظت،نظارت، و کنترل سیستم. این ماژول کنترل به یک HMI غیر ضروری متصل می شود که به کاربران اجازه می دهد سپس از یک مکان به داده های سیستم دسترسی داشته باشند.

IS200RCSAG1A یک صفحه سنبر RC فریم 1800/1000 است. این صفحه مدار در منابع غیر تجدید پذیر سری نوآوری 1800/1000 برای ارائه مدارهای سنبر برای SCR / دیود استفاده می شود.اين تخته ها هيچ فيوز ندارن، LED، نقاط آزمایش TP، یا سخت افزار تنظیم پذیر.

IS200RCSAG1A یک Frame RC Snubber Board است که توسط جنرال الکتریک به عنوان بخشی از سری EX2100 که در سیستم کنترل هیجان GE استفاده می شود، تولید و طراحی شده است.برای ماژول های SCR/دیود در 1800 یا 1000 Innovation SeriesTM منابع غیر تجدید پذیر، IS200RCSA Frame RC Snubber Board (RCSA) مدار snubber را فراهم می کند. در هر منبع غیر بازسازی، سه صفحه RCSA وجود دارد، یکی برای هر فاز،و آنها درست بر روی دستگاه های قدرت نصب شده اند. خارج از کابینت پل، یک فیلتر خط AC متفاوت قرار داده شده است. هیئت مدیره RCSA در برابر افزایش ولتاژ از یک دستگاه به دستگاه دیگر در طول تغییر حالت محافظت می کند و ماژول های SCR / دیود را محافظت می کند.علاوه بر این، تخته صداي اختلال را از مدار دريافت دروازه جدا مي کند.

IS200RCSBG1BAA یک کارت Snubber RC 620 Frame است. این کارد دیودها و SCR ها را از مشکلات ولتاژ بالا با ارائه خازن برای مدارهای snubber محافظت می کند. یک IS200RCSBG1BAA برای هر پل مورد نیاز است.اطلاعات دقیق مربوط به عملکرد هیئت مدیره، قطعات، الزامات و داده های کاربردی، و همچنین اقدامات احتیاطی و روش های تعویض، می تواند در نشریات جنرال الکتریک مانند راهنماهای کاربر و دستورالعمل ها یافت شود.ما توصیه می کنیم قبل از شروع هر گونه روش نگهداری به طور کامل بررسی کنید..

IS200RAPAG1B یک تخته PCB است که برای بخشی از سیستم Mark VI طراحی شده است.این سیستم یکی از چندین سیستم در سری Speedtronic از خانواده مدیریت توربین بخار / گاز است که توسط جنرال الکتریک از اواخر دهه 1960 تا دهه 2000 توسعه یافته و منتشر شده است.مارک VI شامل یک رابط کاربری طراحی شده با استفاده از یک کامپیوتر با سیستم عامل مایکروسافت ویندوز که از گرافیک GE CIMPLICITY و جعبه ابزار سیستم های کنترل GE پشتیبانی می کند.
