IS200ISBBG1A GE Insync Bus Bypass Card مارک VI EX2100 IS200 کاملا جدید

IS200ISBBG1A GE Insync Bus Bypass Card مارک VI EX2100 IS200 کاملا جدید

جزئیات محصول:

توضیحات:

IS200ISBBG1A یک کارت بای پاس اتوبوس Insync است که توسط GE توسعه یافته است. این بخشی از سیستم هیجان EX2100 است. این ماژول شامل یک ویژگی JP1 Interlock Bypass است.که انعطاف پذیری بیشتر و کنترل عملکرد قفل را فراهم می کندعبور از قفل به کاربران اجازه می دهد تا به طور موقت سیستم قفل را نادیده بگیرند و عملیات یا توابع خاص را حتی در صورت وجود شرایط قفل خاص ادامه دهند.طراحی شده تا فشرده باشد، اجازه می دهد تا نصب و ادغام آسان به سیستم های کنترل. آن را به طور معمول بر روی ریل های DIN نصب می شود، که ریل های نصب استاندارد مورد استفاده در کاربردهای صنعتی هستند.اندازه و شکل ماژول آن را برای محیط های محدود فضایی مناسب می کند، فراهم کردن انعطاف پذیری در نصب.

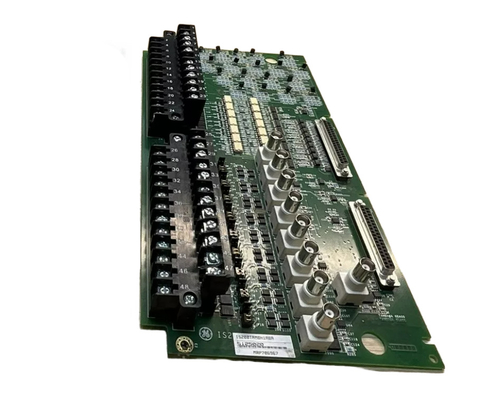

IS200ISBBG1A توسط دو رله با نمودار رله چاپی پر شده است. این صفحه دارای یک شاخص LED زرد با برچسب XMIT Data و یک شاخص LED سبز با برچسب Interlock Active است.دو تا دیود راست کننده داره، یک مدار یکپارچه ، یک سوئیچ پرتاب کننده ، چندین خازن سرامیکی ، مقاومت فیلم فلزی و دیود. پرتاب کننده برد می تواند به 1-2 (بدون دور زدن) یا 2-3 (دور زدن) تنظیم شود.) سایر قطعات صفحه بر روی IS200ISBBG1AAA شامل یک نوار پایانی دو موقعیت است، با برچسب 24 ورودی VDC و سه پلاگین زن. این ها با برچسب RCV Data In، XMIT Data Out و Full Duplex برچسب گذاری شده اند. به نشریات GE (دستورها، صفحات داده،برای اطلاعات بیشتر در مورد این محصول. مجهز به چهار کانکتور برای تسهیل اتصال با اجزای خارج از صفحه یا ماژول های دیگر. این کانکتورها شامل سه کانکتور پلاگین برچسب گذاری شده به عنوان P1، P2 و P3 ،و یک نوار پایانی با برچسب P4عملکردهای خاص این کانکتورها به شرح زیر است: P1 - Full Duplex، P2 - XMIT Data Out، P3 - RCV Data In و P4 - 24 VDC Input.کانکتورها رابط مناسب برای تبادل داده ها و اتصال برق را فراهم می کنند.

IS200ISBBG1A یک قطعه هیئت مدیره تولید شده توسط جنرال الکتریک به عنوان بخشی از سیستم مارک VI آن است.مارک VI یکی از آخرین سیستم های مدیریت توربین گاز و بخار اسپیدترونیک بود که توسط GE برای دهه ها تولید شده بود.. پرندگان مدل IS200ISBBG1AAA دارای دو تنظیمات هستند. یکی دور می رود و دیگری دور نمی رود. پرنده دور می رود 2-3 است و پرنده دور نمی رود 1-2 است.برای اطلاعات بیشتر در مورد تفاوت بین دو پرنده، به هرکدام از اسناد موجود که می توانید پیدا کنید مراجعه کنید. جنرال الکتریک بهترین منبع دانش برای پیدا کردن تفاوت بین دو پرنده است.

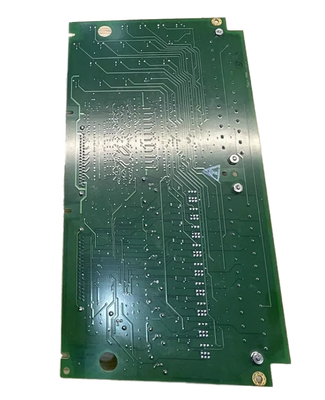

IS200ISBBG1A به عنوان یک کارت Bypass Insync Bus عمل می کند. این یک صفحه مدار کوچک با چندین سوراخ حفاری ساخته شده در کارخانه است که در هر گوشه قرار دارد.چهار تا از اين ها با مواد رسانا محاصره شده انددر برخی موارد، این سوراخ ها برای نصب کارت به ریل های DIN استفاده می شوند. هیئت مدیره همچنین شماره هیئت مدیره و کد های 6BA01 و 6DA01 را دارد.
