IS200DAMAG1B هیئت کنترل توربین گاز اسپیدترونیک GE

IS200DAMAG1B هیئت کنترل توربین گاز اسپیدترونیک GE

جزئیات محصول:

توضیحات:

IS200DAMAG1B یک کارت اینورتر است که توسط جنرال الکتریکس توسعه یافته است. این بخشی از سیستم کنترل درایو GE است.طراحی شده است برای کار با یک ماژول IGBT واحد برای پای مرحله بالا و یک ماژول IGBT واحد برای پای مرحله پایین. این ها به طور معمول IGBT های Powerrex CM1000HA-28H هستند. این تخته ها برای اتصال مستقیم به تخته Bridge Personality Interface و همچنین پورت، فرستنده و ترمینال های کلکتور IGBT طراحی شده اند.این یک Gate Drive تقویت کننده و صفحه رابط برای نوآوری سری 620 فریم ولتاژ پایین درایوها.

سیستم های GE Mark VI Speedtronic برای مدیریت توربین های گاز و بخار شامل انگیزه های نوآوری بود.ماژول با یک ماژول IGBT برای پای مرحله بالا و یک ماژول IGBT برای پای مرحله پایین کار می کندآنها به طور معمول IGBT های Powerrex CM1000HA-28H هستند. DAMA به طور مستقیم به صفحه Bridge Personality Interface و همچنین به پورت، فرستنده و ترمینال های کلکتور IGBT متصل می شوند.آن را دارای یک ماژول حافظه دوگانه در خط (DIMM) سوکت برای ذخیره پارامترها، یک پورت اترنت برای ارتباطات، یک LED شاخص وضعیت، و یک عملکرد ارتقاء نرم افزار داخلی. کارت اینورتر همچنین مجهز به نیمه هادی های قدرت، درایورهای دروازه،و مدار محافظتی برای کنترل جریان انرژی الکتریکی در سیستم محرکاین کارت برای استفاده در کاربردهای قدرت بالا طراحی شده است، با ولتاژ نامی تا 690 ولت و یک درجه بندی فعلی تا 1700 آمپر.

IS200DAMAG1BCB یک صفحه بدون هرج و مرج است که در ارتباط با دو پای ماژول های IGBT کار می کند.آن را به هر دو پای فاز بالا و پای فاز پایین IGBT (معمولا CM1000HA-28 H Powerrex) از طریق اتصال مستقیم متصل می کند. این هیئت مدیره همچنین به هیئت مدیره رابط شخصیت پل (BPIA) متصل می شود. ارتباطات از طریق پین های متعدد در دو کانکتور انجام می شود،از جمله یک کانکتور عمودی 12 پین و یک کانکتور عمودی 6 پین. نشریه GE GEI-100262A لیستی کامل از هر پین و استفاده و مسیر اتصال آن را ارائه می دهد.

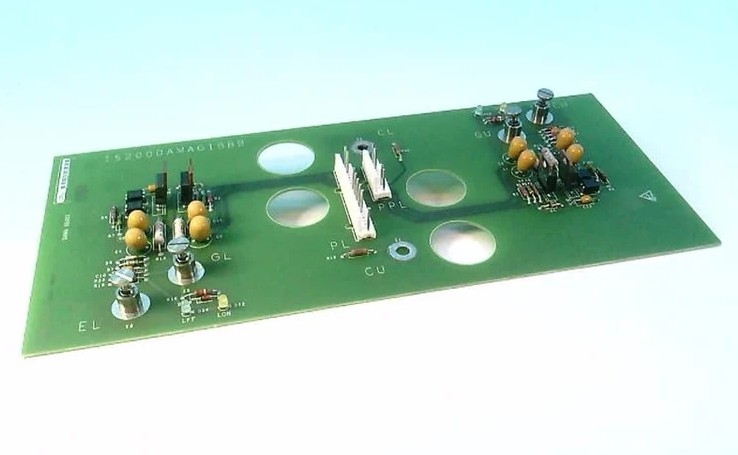

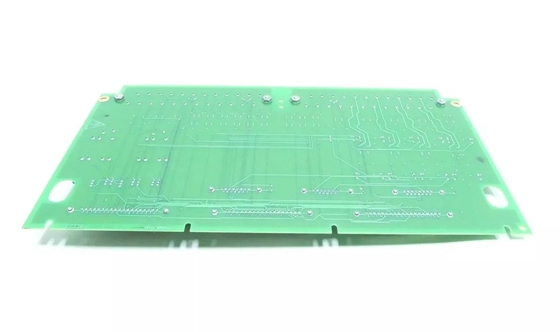

IS200DAMAG1B یک دستگاه شناخته شده به عنوان کارت اینورتر است. این یک صفحه مدار چاپی یا PCB است که یک جزء در سری 193x توسط جنرال الکتریک یا GE است.سری 193x شامل بسیاری از دستگاه هایی است که برای مدیریت عملیات توربین های گاز و بخار برای استفاده صنعتی استفاده می شودIS200DAMAG1B یک صفحه مدار چاپی مستطیل نسبتا کوچک است. انواع قطعات الکترونیکی کوچک را می توان در دو گروه در هر دو طرف PCB یافت.هرکدام از این گروه ها حاوی اجزای مشابهی هستند. دو قطعه فلزی بلند نقره ای که با حرف E برچسب گذاری شده اند در هر گروه دیده می شوند. همچنین در هر یک از گروه ها دو چهار خازن زرد وجود دارد.
