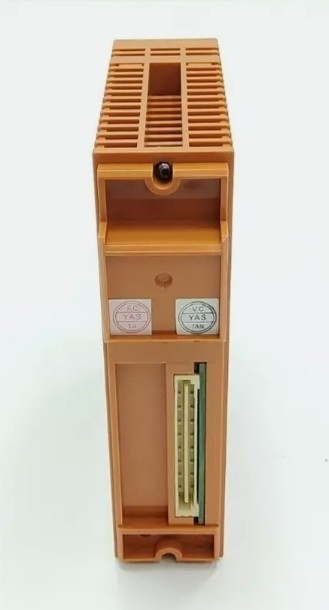

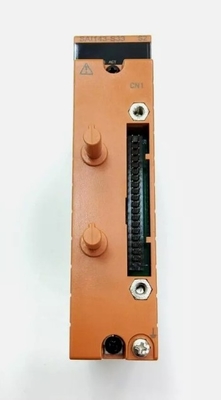

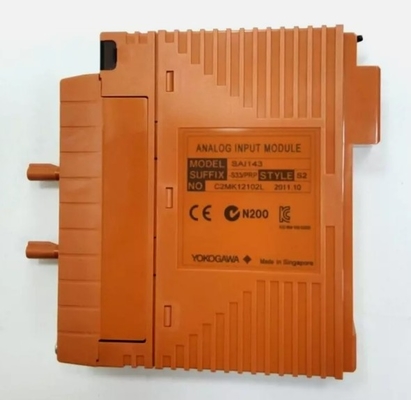

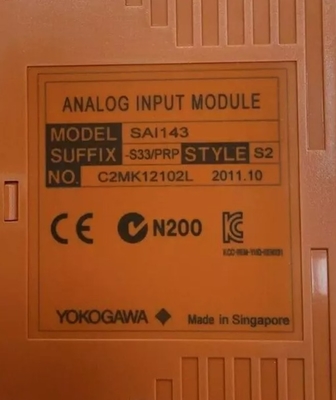

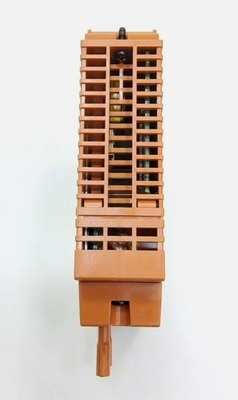

SAI143-S33 YOKOGAWA ماژول ورودی / خروجی آنالوگ (برای FIO) واحد کنترل ایمنی و واحد گره ایمنی

SAI143-S33یوکوگاواماژول I/O ورودی آنالوگ (برای FIO) واحد کنترل ایمنی و واحد گره ایمنی

اطلاعات اضافی:

این GS مشخصات سخت افزاری ماژول های I/O آنالوگ را توصیف می کند که می توانند بر روی واحد گره ایمنی و واحد کنترل ایمنی نصب شوند.

توضیحات:

ماژول ورودی فعلی: این ماژول سیگنال های 4 تا 20 mA را از میدان وارد می کند. SAI143 می تواند دوگانه باشد.

• هیچ مانع زنری نمی تواند به این ماژول متصل شود. در صورت استفاده از یک سیستم ابزار ایمنی ذاتی، باید از یک مانع عایق استفاده شود.
• 500 ولت AC در صورت استفاده از کابل سیگنال اختصاصی.
• ±32 μA (مجموعه ورودی کمتر از 0.05 mA) (کد سبک S3 یا بعد از آن)
• دقت نامی کد سبک S3 یا بعد از آن ±16 μA (مجموعه ورودی 0.05 تا 23 mA) است.
• دقت نامی کد سبک S2 یا قدیمی تر ±16 μA (مجموعه ورودی 1 تا 23 mA) است.
• هنگامی که SAI143-S£3 یا SAI143-H£C در دمای محیط بیش از 60°C استفاده می شود، تعداد کانال های ورودی که کاربر می تواند از آن استفاده کند محدود می شود.مراجعه کنید به "ProSafe-RS Outline of I/O Modules (for FIO) " (GS 32P06K60-01EN).
• حداکثر افت ولتاژ در مدار محافظت از ورودی 0.45 V است. مقاومت ورودی ماژول از 272.5 Ω (20 mA) تا 362.5 Ω (4 mA) متفاوت است.
• این تابع اجازه می دهد تا حالت هشدار دستگاه های آتش و گاز را با خاموش کردن قدرت فرستنده تامین شده از این ماژول در تنظیم 2 سیم تنظیم کند.03.00 یا بالاتر و کد سبک S4 یا بالاتر.

جزئیات محصول:

لینک ورق اطلاعات:یوکوگاوا SAI143-S33.pdf
