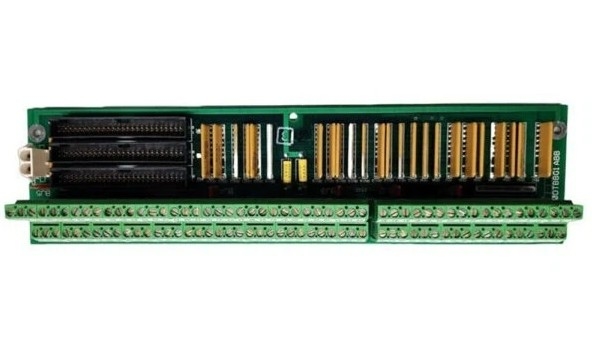

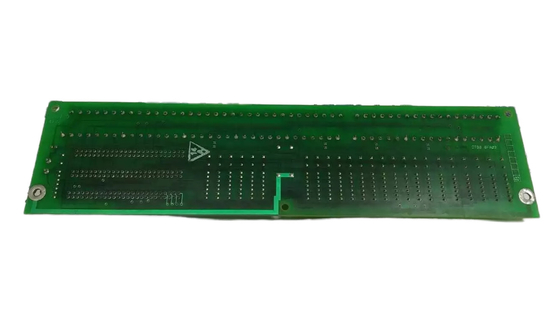

GE DS200DTBBG1A MarkV ترمینال بورد ماژول I/O دیجیتال کارت اتصال ترمینال بورد

GE DS200DTBBG1A MarkV ترمینال بورد ماژول I/O دیجیتال کارت اتصال ترمینال بورد

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

DS200DTBBG1A یک کارت کنتاکتور دیجیتال ترمینال در سری مارک V GE است.هرکدام حاوی ترمینال برای 95 سیم سیگنال. سه اتصال 50 پین نیز شامل می شود. JFF ، JFG و JFH شناسه های اتصال 40 پین هستند. همچنین پنج جهش دهنده و اتصال چنگال وجود دارد.چون سه تا کانکتور ۴۰ پین روی تخته هست، این بسیار مهم است که ردیابی کنید که کدام سیم ربن 40 پین به کدام کانکتور متصل است. این بسیار مهم است که درایو را پس از تعویض تخته به کار برگردانید اگر می خواهید بهره وری را به دست آورید.

DS200DTBBG1A برای ارائه یک رابط I / O با چگالی بالا و به راحتی قابل نگهداری برای سیستم های کنترل توربین طراحی شده است.برای مجموع 190 ترمینالاین برد همچنین شامل سه کانکتور 50 پین با کانکتورهای سبک چنگال است که اتصال و جدا کردن کابل های نوار را آسان می کند.DS200DTBBG1A به عنوان یک ماژول پایان دادن به گسترش ورودی تماس در سری سیستم کنترل توربین مارک V عمل می کندDS200DTBBG1A به طور معمول در هسته QD یا C سیستم Mark V قرار دارد.

این امکان وجود دارد که حداکثر 110 سیم سیگنال به بلوک های پایانی ماژول DS200DTBBGIA متصل شود.این مشکل را مدیریت بدون یک روش برای مستند کردن جایی که سیم های سیگنال جداگانه متصل می شود. یک بلوک ترمینال TB1 به عنوان ID و بلوک ترمینال دیگر TB2 به عنوان ID اختصاص داده شده است. ترمینال های جداگانه به ترتیب در هر بلوک ترمینال شماره گذاری می شوند. بنابراین،برای شناسایی یک ترمینال خاص شما استفاده از ID بلوک ترمینال و شماره اختصاص به ترمینالبرخی از نمونه ها TB1 90 و TB2 48 هستند. TB1 90 در ترمینال 90 در ترمینال 1 است، در حالی که TB2 48 در ترمینال 48 در ترمینال 2 است.

حالا که بعضي از عناصر مختلف سخت افزاري که براي مونتاژ اين ماژول DS200DTBBGIA Conact Input Expansion Terminationامکان توضیح انواع کانکتورهای سازگار با این محصول سری V مارک وجود دارد.برخی از انواع کانکتورهای مورد استفاده در ارتباط با این ماژول DS200DTBBGIA Contact Input Expansion Termination شامل کانکتور ورودی تماس JRR TCDA است.کانکتور برق JY 125 V dc DTBA، و کانکتور JRS/T که معمولاً استفاده نمی شود.
