GE IS220PDOAH1B مارک VIe ماژول بسته I/O بازتابی جداکار کاملا جدید

GE IS220PDOAH1B مارک VIe ماژول بسته I/O بازتابی جداکار کاملا جدید

جزئیات محصول:

توضیحات:

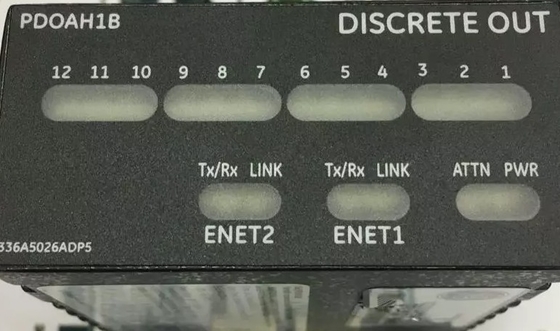

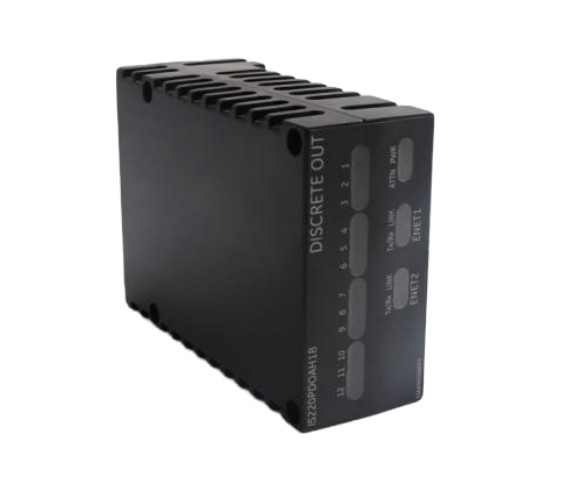

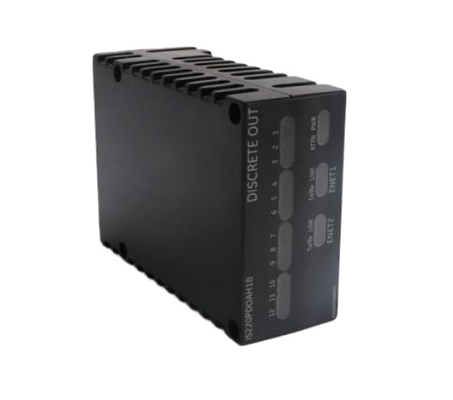

IS220PDOAH1B یک بسته خروجی جداگانه است که توسط جنرال الکتریکس توسعه یافته است. این بخشی از سیستم کنترل مارک VIe است.PDOA به عنوان یک پیوند حیاتی در اتصال الکتریکی بین یک یا دو شبکه Ethernet ورودی / خروجی (I / O) و یک صفحه پایانی خروجی جداگانه اختصاص داده شده است. این جزء ضروری شامل دو عنصر کلیدی است- یک صفحه پردازنده که برای تمام بسته های I / O توزیع شده Mark VIe مشترک است،و یک برد خرید که متناسب با الزامات خاص عملکردهای خروجی جداگانه استاین طراحی شده است تا کنترل تا 12 رله را امکان پذیر کند و همچنین یکپارچه سازی بازخورد از تخته ترمینال را تسهیل کند.

از نظر گزینه های رله، کاربران دارای انعطاف پذیری برای انتخاب بین رله های الکترومغناطیسی هستند که با تخت های پایانی مختلف سازگار هستند (TRLYH1B، C، D و F) و رله های جامد،که می تواند با تخته های نوع TRLYH1E استفاده شوداین تنوع در گزینه های رله اجازه می دهد تا برای سفارشی سازی برای پاسخگویی به نیازهای خاص برنامه استفاده شود. اتصال ورودی از طریق دو کانکتور اترنت RJ45 ایجاد می شود.ارائه یک رابط قابل اعتماد و اضافی برای مبادله ی یکپارچه داده هاعلاوه بر این، قدرت از طریق یک ورودی سه پین تامین می شود، که عملکرد پایدار و کارآمد را تضمین می کند.PDOA مجهز به یک کانکتور DC-37 است که به طور یکپارچه با کانکتور مربوطه متصل می شود.این مکانیسم اتصال فرآیند نصب و نگهداری را ساده می کند.

IS220PDOAH1B یک ماژول بسته I/O است که برای دیجیتالی کردن سیگنال های سنسور طراحی شده و قابلیت های I/O شبکه ای با سرعت بالا را فراهم می کند.و خروجی های جداگانه ای را برای کنترل توابع مختلف در توربین های گاز در سیستم های کنترل GE Speedtronic Mark VIe ارائه می دهند.این ماژول نقش مهمی در تضمین عملکرد کارآمد و قابل اطمینان توربین با اتصال به سنسورها، کنترل کننده ها،و سایر اجزای برای تسهیل ارتباطات و کنترل بدون مشکل. خود تست قدرت بالا اطمینان از عملکرد مناسب و یکپارچگی اجزای سیستم مهم، از جمله RAM، حافظه فلش، پورت های اترنت و سخت افزار کارت پردازنده.

IS220PDOAH1B یک بسته I / O Mark VIe است. یک یا چند ماژول بسته I / O سیگنال سنسور را دیجیتالی می کنند و آن را به کنترل کننده تغذیه می کنند. هر بسته I / O دارای پورت های دوگانه 100MB full-duplex Ethernet است.این بیشتر با سری GE Speedtronic Mark VIe استفاده می شودعلاوه بر این، مارک VIe یک پلت فرم انعطاف پذیر برای برنامه های کاربردی متعدد است. همچنین I / O شبکه ای با سرعت بالا برای سیستم های ساده، دوگانه و سه گانه را فراهم می کند.IS220PDOAH1B یک ماژول PCB چند لایه با PCB چند لایه ای است که با اجزای SMD پر شده استقبل از ارتقاء ControlST V04.04 به ControlST V04.07.08C یا CONTROL ST V05.0204C، یا بالاترین نسخه در دسترس در زمان قطع برنامه ریزی شده بعدی، سپس نصب BPPC I/O Upgrade V05.01.03 در سراسر سیستم
