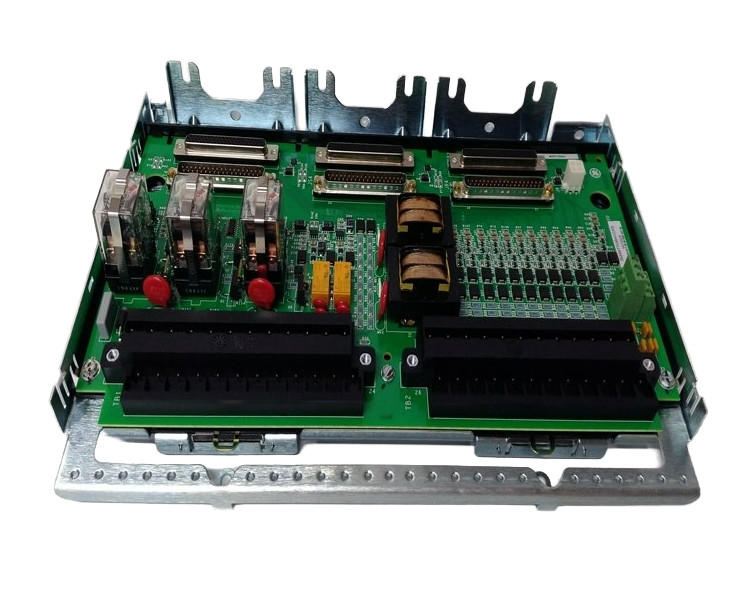

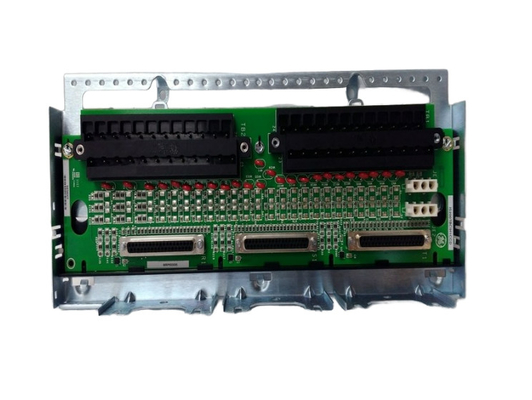

GE IS200DAMCG1A PCB صفحه مدار چاپی MARK VI Gate Drive Amplifier Board

GE IS200DAMCG1A PCB صفحه مدار چاپی MARK VI Gate Drive Amplifier Board

جزئیات محصول:

توضیحات:

IS200DAMCG1A یک برد تقویت کننده درایو دروازه ای است که توسط GE توسعه یافته است. این یک بخش از سیستم کنترل درایو GE است. در یک درایو نوآورانه کم ولتاژ، درایو درایو درایو درایو درایو درایو درایو است.این صفحه ها به عنوان رابط بین دستگاه های مسئول قدرت سوئیچینگ (IGBT) و قفسه کنترل عمل می کنند.LED ها، یا دیودهای تولید کننده نور، در این دستگاه ها نشان می دهد که آیا IGBT روشن است یا نه.این تضمین می کند که IGBTs به درستی با تقویت سیگنال های دروازه رانندگی که کنترل IGBTs روشن و خاموش می شوند.

این تابلو همچنین شامل LED ها یا دیودهای تولید کننده نور است که نشان دهنده وضعیت IGBT ها هستند. این LED ها نشان می دهند که آیا IGBT روشن است یا نه.که می تواند به تشخیص هرگونه مشکل احتمالی با سیستم کمک کند. این دارای یک IGBT در هر مرحله پا، اطمینان حاصل شود که آن را می تواند نیازهای قدرت سیستم را مدیریت کند. علاوه بر این، هیئت مدیره شامل چهار LED،ارائه یک نشانه بصری از وضعیت IGBTدر یک محرک ولتاژ پایین سری نوآوری، این تخته ها به عنوان رابط بین دستگاه های مسئول قدرت سوئیچ (IGBTs) و قفسه کنترل عمل می کنند.در این دستگاه ها نشان می دهد که آیا IGBT روشن است یا نه.

IS200DAMCG1A یک صفحه مدار چاپی یا PCB است. این صفحه همان چیزی است که به عنوان تقویت کننده درایو و صفحه رابط سری نوآوری 200DAM Gate شناخته می شود.این تخته ها به عنوان یک رابط بین دستگاه های مسئول برای جابجایی منابع برق (IGBTs) و قفسه کنترل در ولتاژ پایین درایوهای سری نوآوری عمل می کننداین دستگاه ها دارای LED یا دیودهای تولید کننده نور هستند که به اپراتور می گویند که آیا IGBT روشن است. DAMC یکی از تغییرات دیسک های دروازه DAM است.تابلوهای DAMC دارای قدرت 250 فریم هستندبوردهای DAMC، و همچنین بوردهای DAMB و DAMA، مسئول تقویت جریان هستند تا مرحله نهایی درایو دروازه را برای یک مرحله از پل قدرت فراهم کنند.

این دستگاه ها دارای LED یا دیودهای تولید کننده نور هستند که به اپراتور می گویند که آیا IGBT روشن است یا نه. DAMC یکی از انواع برد درایو دروازه DAM است.هیئت مدیره DAMC همراه با هیئت مدیره DAMB و DAMA مسئول تقویت جریان برای ارائه مرحله نهایی درایو دروازه برای بازوهای فاز پل قدرت هستنداین تخته ها دارای ورودی +15/-7.5 منبع برق هستند. تخته DAMC به طور مستقیم به دروازه IGBT و همچنین ترمینال های کلکتور و فرستنده متصل است.هیئت مدیره DAMC همچنین به رابط شخصی سازی پل IS200BPIA یا هیئت مدیره BPIA از قفسه کنترل متصل است. چهار (4) دیود مختلف یا دیودهای تولید کننده نور در IS200DAMCG1A قرار دارند. دو (2) از آنها ، به نام DS1 و DS2 ، زرد هستند. دو (2) دیگر ، DS3 و DS4 ، سبز هستند.IS200DAMCG1A یک صفحه مدار مستطیل کوچک استDS4 و DS2 در قسمت پایین نیمه چپ PCB قرار گرفته اند. این ها نیز به ترتیب با حروف LFF و LON نشان داده شده اند.در نزدیکی بالای نیمه راست IS200DAMCG1A LED های DS1 و DS3 با حروف ابتدایی UON و UFF نشان داده شده اند.
