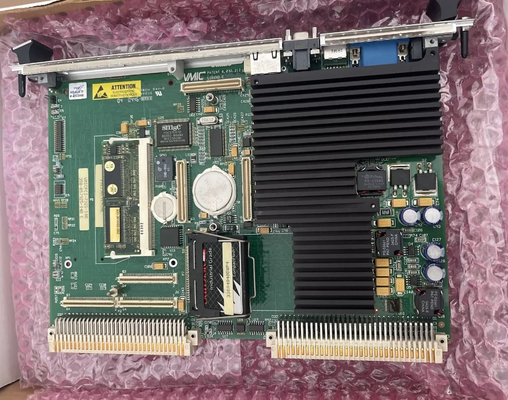

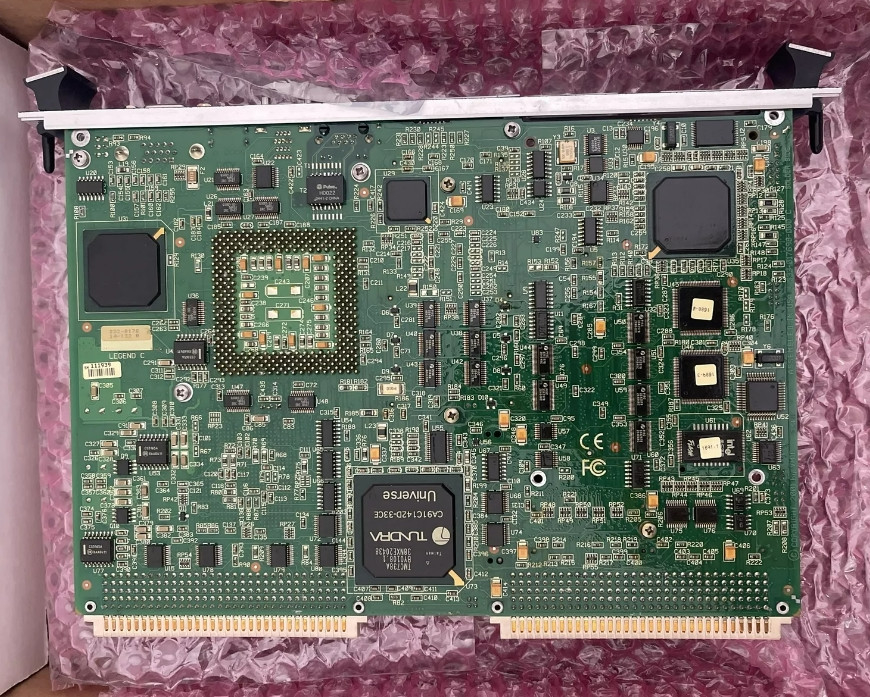

GE IS215UCCAM03A Advanced Control Board Mark VI ماژول کنترل کننده CPCI

GE IS215UCCAM03A Advanced Control Board Mark VI ماژول کنترل کننده CPCI

جزئیات محصول:

توضیحات:

این برد، IS215UCCAM03A، یکی از کنترل کننده های UCCx است. کنترل کننده UCCx بر اساس یک کامپیوتر تک صفحه ای به نام CompactPCI یا CPCI شناخته شده است.این صفحه بخشی از سیستم مارک VIe تولید شده توسط جنرال الکتریک است، اگرچه این مدل خاص با مدل های سیستم بعدی مارک VIeS نیز سازگار است. این مدل اساساً یک صفحه IS215UCCAH3 در ترکیب با IS200EPMC است.128 مگابايت حافظه فلش، و 128 مگابایت حافظه DRAM. سری سیستم کنترل توربین مارک VI که این دستگاه ماژول مونتاژ IS215UCCAM03A CompactPCI را در بر می گیرد چیزی از یک سری محصولات خود توصیف شده GE Mark است ،با توجه به این واقعیت که آن وجود دارد با یک سری از برنامه های کاربردی ممکن در سیستم های کنترل و مدیریت گاز سازگار با جنرال الکتریک، توربین های بادی و بخار، مجموعه های محرک خودکار.این باید به نظر می رسد کاملا ارتقاء عملکردی بر روی Mark V سیستم کنترل توربین موجود در گذشته سری از یک نام سری گسترده کامل مشابه، زیرا کاربردهای احتمالی سری V Mark در تنظیمات کاربردی محدودتر مبتنی بر گاز و بخار وجود دارد.

IS215UCCAM03A Compact PCI یک صفحه پردازش تک اسلات با مجموعه ای از مشخصات منحصر به فرد و مهم محصول است. این صفحه دارای چندین LED در صفحه جلو صفحه است.بعضی از این ال ای دی ها; UDH حالت اترنت, وضعیت, DC, Diag, IONet اترنت, و LED ON. سه حالت برای LED اترنت UDH وجود دارد, یک LED فعال که می درخشد وجود دارد, و یک LED سرعت وجود دارد,که برای 100 BaseTX سبز است، و زرد برای 10 پایه T. این شاخص های LED اغلب از طریق قطع مشخصات محیط زیست IS215UCCAM03A و یا نیازهای برق ایجاد می شوند.این PCB UCCA توصیه می شود در دمای بین 0 تا 60 درجه سانتیگراد اجرا شود، با دمای ذخیره سازی ایده آل بین -45 تا 85 درجه سانتیگراد.

محدوده رطوبت برای این مدل در 5 تا 95٪ مشخص شده است و ارتفاع عملیاتی 0 تا 10،000 فوت با ارتفاع ذخیره سازی 0 تا 40،000 فوت بالاتر از سطح دریا را در بر می گیرد.از نظر ولتاژ و قدرت ورودی، IS215UCCAM03A نیاز به ولتاژ های +3.3 V dc، 3.5 A معمولی، 4.25 A حداکثر و +5 V dc، 150 mA معمولی، 300 mA حداکثر دارد.مجموعه ای از پورت ها و مشخصات پروتکل برای صفحه IS215UCCAM03A وجود دارد، که کمی متفاوت است. همانطور که در نمودار قطعات IS215UCCA در زیر نشان داده شده است؛ رابط اترنت EPMC از سه پورت، یک کانکتور RJ-45،و یک جفت پیچ شده از کانکتورهای 10BaseT و 100BaseTXدر داخل رابط ایترنت EPMC، پروتکل هایی وجود دارد که برای برقراری ارتباط بین بسته های I/O و کنترل کننده ها استفاده می شود؛ این پروتکل ها پروتکل های TCP/IP هستند.

IS215UCCAM03A یک ماژول کنترل کننده است که در محفظه CPCI نصب می شود. این صفحه دارای پنج پورت ارتباطی است. این خطوط را به شبکه R، S و T I / O فراهم می کند،یک اتصال اترنت به UDH، و یک اتصال RS-232C برای تنظیم. کنترل کننده باید قبل از اتصال به اترنت UDH با یک آدرس TCP / IP پیکربندی شود. این کار را می توان از طریق برنامه ToolboxST انجام داد.طراحی شده برای سیستم های کنترل با عملکرد بالا، ماژول کنترل GE IS215UCCAM03A CPCI یکپارچه سازی و افزایش بهره وری عملیاتی را در اتوماسیون صنعتی ارائه می دهد.
