ماژول کنترل توربین GE IS200JPDCG1A Mark VI ماژول منبع برق

ماژول کنترل توربین GE IS200JPDCG1A Mark VI ماژول منبع برق

جزئیات محصول:

توضیحات:

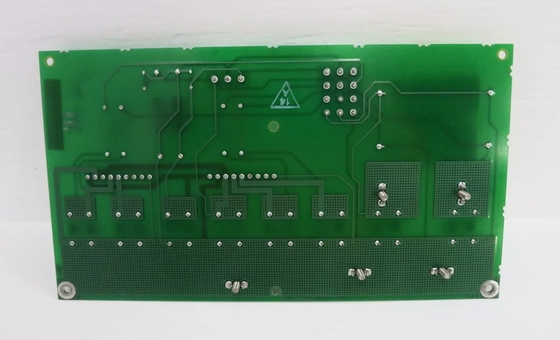

IS200JPDCG1A یک صفحه مدار چاپی با بسیاری از اجزای آن است. این صفحه از موانع و پیچ های نصب شده برای اتصال به یک پانل فلزی استفاده می کند.این پانل فرعی بسیاری از کانکتورها را اضافه می کندIS200JPDCG1A یک صفحه مدار چاپی فشرده است.این تخته طراحی شده است برای نصب به یک فلزی زیر پانل از طریق standoffs و پیچ نصباین پانل فرعی چندین کانکتور را از طریق برش های تخته اضافه می کند، از جمله کانکتورهای پیچ و کانکتورهای خنده دار، که از سیم کشی سطح استفاده می کنند.پانل فرعی همچنین اجازه می دهد تا برای نصب یک جزء عمودی بزرگ به گوشه راست پایین تخته که در آن یک برش مستطیل کوچک در لبه تخته وجود دارداین قطعه عمودی از طریق یک کانکتور چند پین زنانه به PCB متصل می شود و سیم ها از طریق سیم های سطحی متصل به یک پلاگین دو پین متصل می شوند.

GE IS200JPDCG1A یک صفحه سیستم کنترل با عملکرد بالا است که به طور خاص برای ادغام در عملیات پیشرفته توربین بخار و گاز طراحی شده است و اطمینان از کارایی و ایمنی مطلوب است.یک جزء عمودی بزرگ نیز می تواند به گوشه پایین سمت راست هیئت مدیره نصب، جایی که یک برش مستطیل کوچک در لبه تخته وجود دارد، با استفاده از پانل فرعی.این قطعات عمودی سیم در از طریق سیم کشی سطح متصل به یک پلاگین دو پین و متصل به PCB از طریق یک اتصال چند پین زنانهRTU نظارت بر شبکه لوله به طور عمده از چهار بخش تشکیل شده است: واحد اندازه گیری و کنترل، واحد ارتباطات، واحد نمایش و عملیات و واحد تامین برق.

صفحه توزیع برق GE IS200JPDCG1A یک جزء حیاتی از سری سیستم های کنترل صنعتی مارک VIe است. واحد اندازه گیری و کنترل هسته تجهیزات پایانی است.این مسئول جمع آوری سیگنال جریان یا ولتاژ از فرستنده فشار میدان است، سیگنال پالس یا سیگنال دیجیتالی از جریان سنج، سیگنال آنالوگ یا سیگنال دیجیتال از تجهیزات نظارت بر کیفیت آب، که خروجی سیگنال رله را فراهم می کند،تامین برق 5V/12V/24V DC برای فرستنده های میدان و سایر تجهیزاتو کنترل واحد ارتباطات و واحد برق.

IS200JPDCG1A یک صفحه توزیع برق 28VDC است که تحت مارک GE VIe قرار دارد. واحد ارتباطی عمدتاً مسئول ارتباطات بین میدان و مرکز ارسال است.آن را به تصویب GPRS حالت ارتباطات بی سیم و سازگار با حالت ارتباطات GSM SMS. سه حالت کار وجود دارد: حالت عادی ، حالت آماده و حالت خواب. حالت های مختلف کار برای حالت های مختلف منبع برق انتخاب می شوند.
