GE IS220PTCCH1B مارک VIe Speedtronic بسته ورودی ترموکوپل با کارایی بالا

GE IS220PTCCH1B مارک VIe Speedtronic بسته ورودی ترموکوپل با کارایی بالا

جزئیات محصول:

توضیحات:

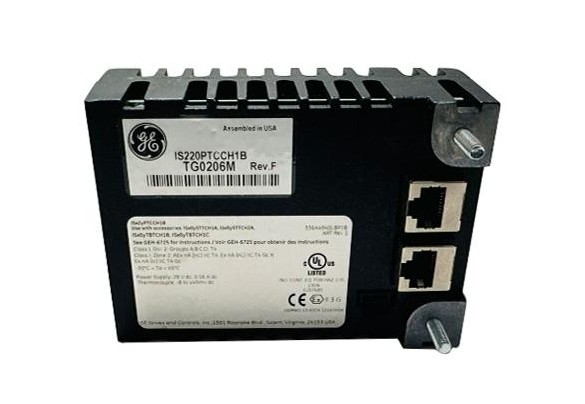

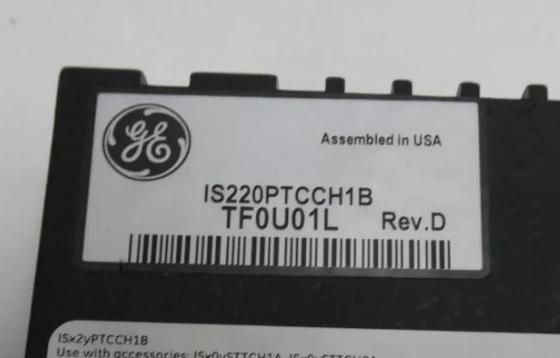

GE Speedtronic Mark VIe IS220PTCCH1B یک ماژول ورودی ترموکوپل است که شامل 12 ورودی بهینه شده احتراق و یک اتصال سرد است.برنامه های افزوده دو و سه ماژولار با IS220PTCCH1B امکان پذیر استاین صفحه می تواند ترموپول های معمولی مانند E، J، K، S، و T، و همچنین ورودی های mV از -8 تا 45 mV را پوشش دهد. ترموپول های E، J، K، S،و T می تواند به زمین یا غیر به زمین و می تواند تا 984 فوت از پانل I / O توربین قرار داده شده استمقاومت کابل نباید بیش از ۴۵۰ اوم باشد. IS220PTCCH1B می تواند انواع تشخیص های خود را از جمله حافظه فلش، RAM، سخت افزار کارت پردازنده و خود تست پورت اترنت اجرا کند.همچنین نظارت مداوم بر منبع برق داخلی خود را فراهم می کند تا اطمینان حاصل شود که آنها به درستی کار می کنند.

IS220PTCCH1B می تواند انواع تشخیص های خود را از جمله حافظه فلش، RAM، سخت افزار کارت پردازنده و خود تست پورت های اترنت اجرا کند.همچنین نظارت مداوم بر منبع برق داخلی خود را فراهم می کند تا اطمینان حاصل شود که آنها به درستی کار می کنندتشخیص بصری از طریق LEDهای شاخص ارائه می شود و ارتباطات سریالی تشخیصی محلی از طریق یک پورت مادون قرمز امکان پذیر است.ورودی به بسته از طریق دو کنتاکتور RJ45 اترنت و یک ورودی قدرت سه پین استخروجی از طریق یک DC-37 پین کانکتور است که به طور مستقیم با کنتاکتور تابلو ترمینال مرتبط است.

IS220PTCCH1B REV F یک ماژول ورودی ترموکوپل است که توسط جنرال الکتریک به عنوان بخشی از سری Mark VIe که در سیستم های کنترل توزیع شده GE استفاده می شود، تولید و طراحی شده است.PTCC رابط الکتریکی بین یک یا دو شبکه Ethernet I / O و یک تخته پایانی ورودی ترموکوپل را فراهم می کنداین بسته شامل یک صفحه پردازنده مشترک برای تمام بسته های توزیع شده I / O Mark VIe و یک صفحه خرید خاص برای عملکرد ورودی ترموکوپل است.بسته قادر به اداره تا 12 ورودی ترموپول استدو بسته می توانند 24 ورودی را در TBTCH1C مدیریت کنند. در پیکربندی TMR با تخته پایانی TBTCH1B، سه بسته با سه اتصال سرد استفاده می شود، اما تنها 12 ترموپول در دسترس است.

IS220PTCCH1B یک بسته I / O Mark VIe است. یک یا چند ماژول بسته I / O سیگنال سنسور را دیجیتالی می کنند و آن را به کنترل کننده تغذیه می کنند. هر بسته I / O دارای پورت های دوگانه 100MB full-duplex Ethernet است.این بیشتر با سری GE Speedtronic Mark VIe استفاده می شودعلاوه بر این، مارک VIe یک پلت فرم انعطاف پذیر برای برنامه های کاربردی متعدد است. همچنین I / O شبکه ای با سرعت بالا برای سیستم های ساده، دوگانه و سه گانه را فراهم می کند.IS220PTCCH1B یک ماژول PCB چند لایه با PCB چند لایه ای است که با اجزای SMD پر شده استنسخه های متعددی از این بسته I/O نیز در دسترس هستند.
