GE IS200TRPGH1B توربین الکتریکی عمومی صفحه پایانی سفر اصلی

GE IS200TRPGH1B توربین الکتریکی عمومی صفحه پایانی سفر اصلی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

IS200TRPGH1B یک صفحه ترمینال سفر اولیه است که توسط جنرال الکتریک به عنوان بخشی از سری مارک VI که در سیستم های کنترل توربین گاز استفاده می شود، تولید و طراحی شده است.کنترل کننده I/O کنترل کننده ترمینال TRPG را تنظیم می کندسه مدار رأی گیری در TRPG دارای نه رله مغناطیسی است که به سه سولناید سفر یا دستگاه های سفر الکتریکی (ETD) متصل می شوند.بخش های اولیه و اضطراری رابط با ETD ها توسط TRPG و TREG که با هم کار می کنند تشکیل شده اندبرای کاربردهای توربین گاز، TRPG همچنین ورودی از هشت آشکارساز شعله گایگر - مولر را می پذیرد.

تشخیص TRPG توسط تخته I / O اجرا می شود. این شامل بازخورد از راننده رله trip solenoid و تماس، بس قدرت solenoid،و ولتاژ تحریک برای آشکارساز شعله بیش از حد پایین یا بیش از حد است. اگر هر یک از سیگنال ها غیرطبیعی شود ، یک هشدار تشخیصی ایجاد می شود (از محدودیت ها فراتر می رود). کانکتورهای JR1 ، JS1 و JT1 هرکدام دارای دستگاه شناسایی خود هستند که صفحه I / O پرس و جو می کند.اگر یک تفاوت پیدا شود، یک مشکل عدم سازگاری سخت افزاری ایجاد می شود. شماره سریال صفحه پایانی، نوع صفحه، شماره تجدید نظر،و محل پلاگین همه در تراشه دستگاه شناسایی تنها خواندن کدگذاری شده است.

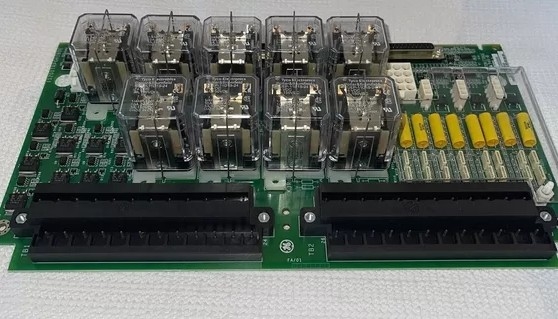

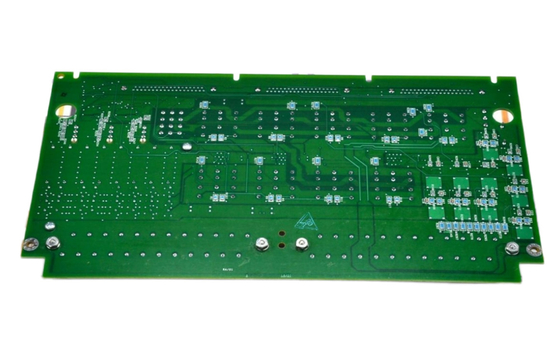

ماژول IS200TRPGH1B به عنوان تخته پایان گیری سفر اصلی در سیستم کنترل توربین گاز GE Mark VI Speedtronic عمل می کند.عملکرد اصلی آن این است که با کنترل کننده اصلی حفاظت از توربین و دستگاه های سفر اضطراری (ETDs) ارتباط برقرار کند.، اطمینان از پاسخ سریع و دقیق در سناریوهای سفر اضطراری. ویژگی های اصلی IS200TRPGH1B شامل دو بلوک نهایی بزرگ سیاه واقع در سمت چپ است.هرکدام مجهز به ۲۴ ترمینال فلزی نقره ای هستند که به ترتیب از ۱ تا ۴۸ شماره گذاری شده اند.نصف پایین صفحه دارای انواع مختلف خازن ها است: یک خط عمودی از 8 خازن زرد جامد در مرکز پایین،همراه با دو ردیف موازی از خازن های کوچک سفید با مجموع 16 واحد در سمت چپ.

IS200TRPGH1B یک PCB یا صفحه مدار چاپی با انواع مختلف اجزای مختلف است. دو بلوک ترمینال بزرگ سیاه در سمت چپ IS200TRPGH1B وجود دارد.هر دو این بلوک های پایانی حاوی بیست و چهار پایانی فلزی نقره ای هستند که از یک تا بیست و چهار و بیست و پنج تا چهل و هشت شماره گذاری شده اند.. طیف وسیعی از خازن ها در نیمه پایین IS200TRPGH1B قرار دارند. یک خط عمودی از هشت خازن زرد جامد در پایین IS200TRPGH1B در مرکز صفحه تنظیم شده است.در سمت چپ این خازن های زرد، دو ردیف عمودی از خازن های سفید کوچک وجود دارد.
