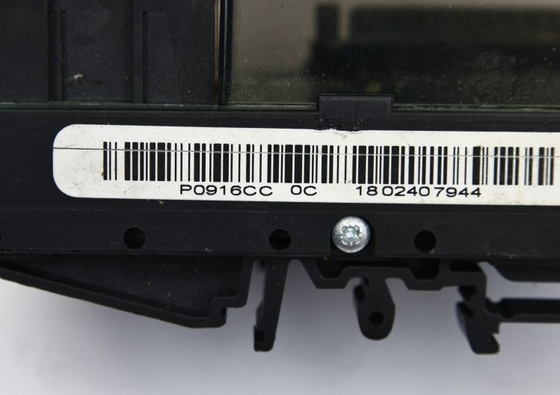

Foxboro P0916CC FBM237 سیگنال های 0-20 mA از نظر الکتریکی با دستگاه های میدان HART و ماژول های اضافی سازگار هستند

Foxboro P0916CC FBM237 سیگنال های 0-20 mA از نظر الکتریکی با دستگاه های میدان HART و ماژول های اضافی سازگار هستند

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

ماژول خروجی FBM237، 0 تا 20 mA شامل هشت کانال است. خروجی ها از طریق گالوانیکی از کانال های دیگر و زمین جدا شده اند. ماژول می تواند به عنوان یک واحد استفاده شود،یا به عنوان یک جفت اضافی (دو FBM237).

یک بلوک عملکرد خروجی آنالوگ اضافی، AOUTR، برای هر جفت خروجی اضافی استفاده می شود. بلوک AOUTR خروجی را می نویسد و منطق ابتدایی برای کانال های اضافی را مدیریت می کند.

در هر چرخه اجرا، خروجی یکسان به هر دو ماژول ارسال می شود، به طور کامل استفاده از بس میدان و مدارهای منطقی هر ماژول.خروجی آن به 0 mA رانده می شود و کانال مربوطه در ماژول خوب به طور خودکار جریان مناسب را تامین می کند.

FBM237 دارای یک طراحی ماژولار با یک بیرونی آلومینیومی است که برای محافظت فیزیکی از مدارها استفاده می شود.محفظه هایی که به طور خاص برای نصب FBM ها طراحی شده اند، سطوح مختلفی از حفاظت از محیط زیست را فراهم می کنند.، تا محیط های خشن (طبقه G3) ، بر اساس استاندارد ISA S7104.

برای برنامه های پیکربندی سیستم و سایر سیستم های نظارت از طریق SMON، مدیر سیستم و SMDH، ماژول های FBM237 اضافی به نظر می رسد ماژول های جداگانه و غیر اضافی باشند.افزوده کاری برای این ماژول ها توسط بلوک های کنترل مرتبط با آنها فراهم می شود.

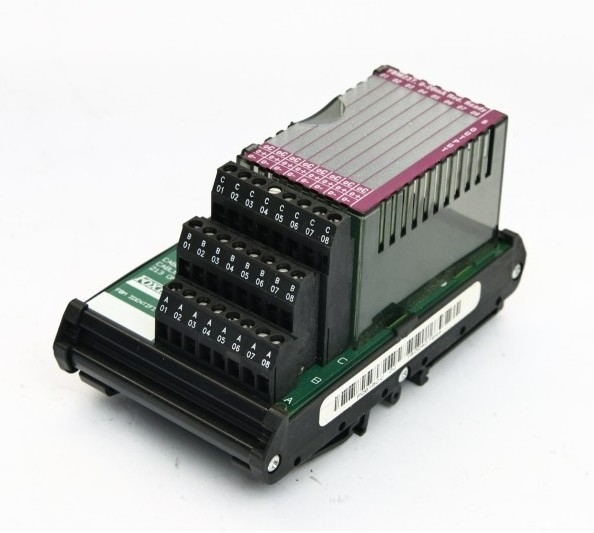

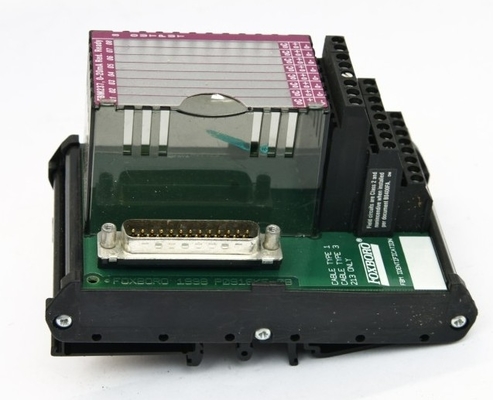

سیگنال های I / O زمینه ای از طریق مجموعه های انتهای نصب شده در ریل DIN به زیرسیستم FBM متصل می شوند. TAs مورد استفاده با FBM237 در "جمعات و کابل های انتهای" توصیف شده است.

لینک ورق اطلاعات:

فاکسبورو P0916CC FBM237.pdf
