Foxboro FBM237 P0914XS هشت کانال خروجی آنالوگ 0-20 mA سیگنال ها از نظر الکتریکی با دستگاه های میدان HART سازگار هستند

Foxboro FBM237 P0914XS هشت کانال خروجی آنالوگسیگنال های 0-20 mA از نظر الکتریکی با دستگاه های میدان HART سازگار هستند

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

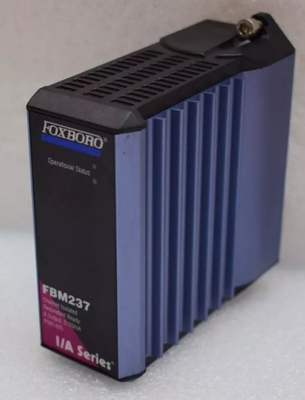

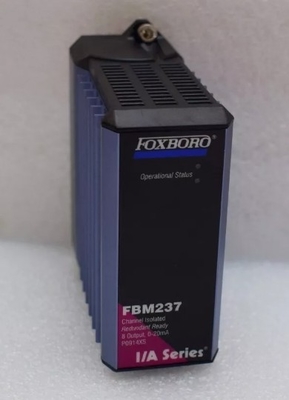

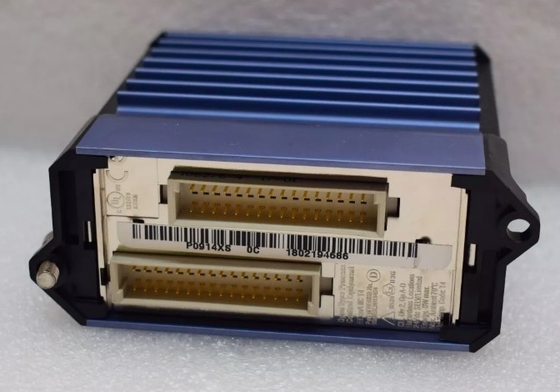

FBM237 دارای یک طراحی ماژولار با یک بیرونی آلومینیومی است که برای محافظت فیزیکی از مدارها استفاده می شود.محفظه هایی که به طور خاص برای نصب FBM ها طراحی شده اند، سطوح مختلفی از حفاظت از محیط زیست را فراهم می کنند.، تا محیط های خشن (طبقه G3) ، بر اساس استاندارد ISA S7104.

ماژول خروجی FBM237، 0 تا 20 mA شامل هشت کانال است. خروجی ها از طریق گالوانیکی از کانال های دیگر و زمین جدا شده اند. ماژول می تواند به عنوان یک واحد استفاده شود،یا به عنوان یک جفت اضافی (دو FBM237). هنگامی که به عنوان یک جفت اضافی استفاده می شود، سیگنال های خروجی میدان به یک مجموعه پایانی مشترک متصل می شوند. هر ماژول در جفت به طور مستقل خروجی را در مقدار خروجی مشخص شده خود نگه می دارد.

ماژول بر روی پایه استاندارد ماژولار نصب می شود که حداکثر هشت ماژول Fieldbus را در بر می گیرد.و شامل کانکتورهای سیگنال برای Fieldbus اضافی است، برق مستقل DC اضافی و کابل های پایانی.

ماژول های اضافی باید در جفت های موقعیت غیرمستقیم / حتی مجاور روی صفحه پایه قرار گیرند (مواقع 1 و 2، 3 و 4، 5 و 6 یا 7 و 8).یک ماژول آداپتور اضافی بر روی دو کانکتور پایانی پایانی پایه قرار می گیرد تا یک اتصال تک پایانی کابل فراهم کند.. یک کابل پایان واحد از آداپتور اضافی به TA مرتبط متصل می شود.

FBM237 بر روی یک صفحه پایه ماژولار نصب می شود. صفحه پایه می تواند بر روی یک ریل DIN (افقی یا عمودی) یا افقی بر روی یک قفسه 19 اینچی با استفاده از یک کیت نصب نصب شود.ماژول های اضافی باید در مکان های مجاور و حتی در صفحه پایه قرار گیرند (مواقع 1 و 2)، 3 و 4، 5 و 6 یا 7 و 8) همراه با آداپتور افزوده مناسب.

لینک ورق اطلاعات:

فاکسبورو FBM237 P0914XS.pdf
