فاکسبورو FBM233 P0926GX ماژول یکپارچه سازی سیستم دستگاه های میدان دستگاه های I / O دو پورت و سیستم سری I / A

فاکسبوروFBM233 P0926GX ماژول یکپارچه سازی سیستم دستگاه های میدان، دستگاه های I/O میدان دو پورت و سیستم I/A سری

جزئیات محصول:

اطلاعات اضافی:

FBM233 پشتیبانی از بلوک های کنترل را برای انواع بلوک های سیستم I/A Series® Distributed Control Interface (DCI) ارائه می دهد:

توضیحات:

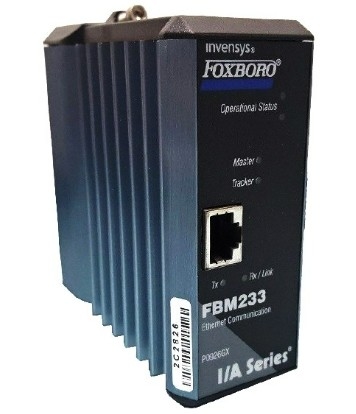

هر ماژول FBM233 دارای یک اتصال واحد 10/100Mbps Ethernet مس و یک کانکتور RJ-45 در جلوی ماژول برای اتصال به دستگاه های Ethernet دو پورت است.FBM233 به سوئیچ های Ethernet یا هاب ها متصل می شود تا با یک دستگاه خارجی یا تا 64 دستگاه خارجی ارتباط برقرار کند.

ارتباطات داده بین FBM233 و دستگاه های زمینی از طریق کانکتور RJ-45 واقع در جلوی ماژول FBM233 است. کانکتور RJ-45 FBM233 می تواند از طریق هاب ها متصل شود،یا از طریق سوئیچ های اترنت به دستگاه های زمینه ای (به صفحه 7 مراجعه کنید)FBM233 به سوئیچ های اترنت یا هاب ها متصل می شود تا با یک دستگاه خارجی یا تا 64 دستگاه خارجی ارتباط برقرار کند.

FBM233 داده های مورد نیاز را از دستگاه ها جمع آوری می کند، تبدیل های لازم را انجام می دهد،و سپس داده های تبدیل شده را در پایگاه داده خود ذخیره می کند تا در توابع مدیریت کارخانه سری I/A و نمایشگرهای اپراتور گنجانده شود.داده ها همچنین می توانند به دستگاه های جداگانه از سیستم سری I/A نوشته شوند.

FBM233 دارای یک طراحی فشرده است، با یک بیرونی آلومینیوم استرود شده برای حفاظت فیزیکی و الکتریکی از مدارها. محفظه ها، به ویژه برای نصب FBM ها طراحی شده اند،سطح های مختلفی از حفاظت از محیط زیست را فراهم می کند، تا محیط های خشن کلاس G3 بر اساس استاندارد ISA S71.04.

ماژول ارتباطات فیلد بس (FCM100Et یا FCM100E) یا پردازنده کنترل فیلد (FCP270) رابط با ماژول فیلد بس 2 Mbps اضافی مورد استفاده توسط FBM است.FBM233 ارتباطات را از هر یک از مسیرهای ماژول 2 Mbps Fieldbus پذیرفته است - در صورت شکست یک مسیر یا تغییر در سطح سیستم، ماژول ارتباط را از طریق مسیر فعال ادامه می دهد.

لینک ورق اطلاعات:

فاکسبورو FBM233 P0926GX.pdf
