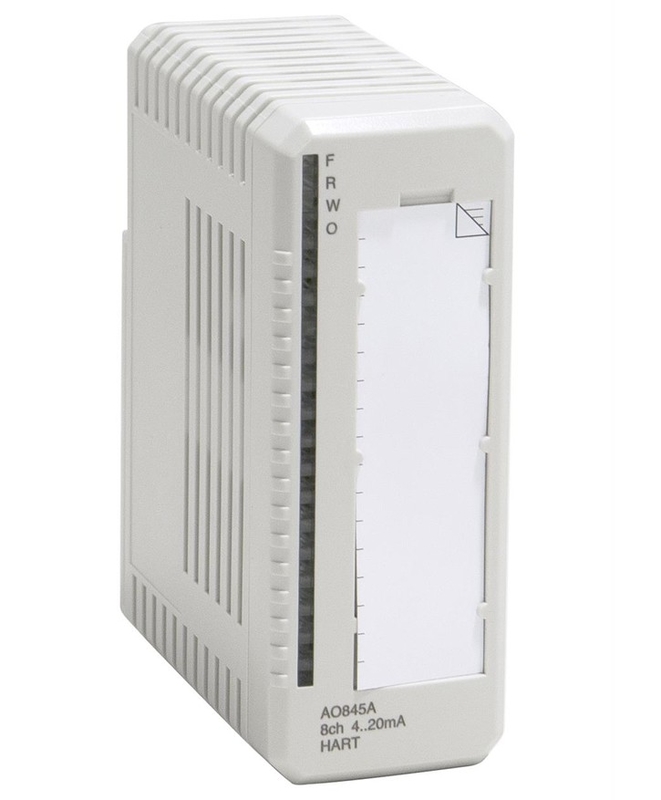

ABB AO845A 3BSE045584R1 ماژول خروجی آنالوگ S/R HART ماژول 8 کانال

ABB AO845A 3BSE045584R1 ماژول خروجی آنالوگ S/R HART ماژول 8 کانال

جزئیات محصول:

توضیحات:

خطای کانال خارجی گزارش می شود (فقط در مورد کانال های فعال گزارش می شود) اگر منبع برق فرآیند که ولتاژ تغذیه به مدار خروجی را بسیار پایین است.یا جریان خروجی کمتر از مقدار تنظیم خروجی و مقدار تنظیم خروجی > 1 mA است (دسته باز).

خطای کانال داخلی گزارش می شود اگر مدار خروجی نمی تواند مقدار فعلی درست را بدهد. در یک جفت اضافی، ماژول توسط استاد ModuleBus به حالت خطا دستور داده می شود.

ABB AO845A 3BSE045584R1 خروجی آنالوگ اضافی یا تک 1 × 8 ch HART. 4..20 mA، 12 بیت، 0.1٪، RLmax 750 اوم، جداسازی نامگذاری شده. 50 ولت. تشخیص پیشرفته در هواپیما. استفاده از واحد پایان بخش ماژول TU810, TU812,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA یک ماژول خروجی دیجیتال است که بخشی مهم از سیستم DCS ABB است. این یکپارچه سازی چندین عملکرد در یک سیستم، از جمله کنترل فرآیند، بهینه سازی دارایی، ایمنی، امنیت،مدیریت و تجسم داده ها. این بسیار قابل تنظیم است و قادر به پاسخگویی به نیازهای هر نوع برنامه است. با ABB 800XA، شما می توانید اطمینان داشته باشید که کنترل فرآیند، بهینه سازی دارایی، ایمنی،امنیت، مدیریت داده ها و تجسم همه مراقبت می شود. ماژول خروجی آنالوگ AO845/AO845A 3BSE045584R1 عملکرد عالی را ارائه می دهد،قابلیت اطمینان و انعطاف پذیری برای پاسخگویی به سخت ترین برنامه های کاربردیABB 800XA انتخاب کامل برای هر صنعتی است که به دنبال ماژول خروجی دیجیتال است که قابل اعتماد، دقیق و آسان برای استفاده است.

ماژول خروجی آنالوگ AO845A/AO845 برای کاربردهای تک یا اضافی دارای 8 کانال خروجی آنالوگ تک قطبی است. ماژول به صورت چرخه ای خود تشخیص می دهد.ماژول دارای قابلیت HART است. تنها ارتباطات نقطه به نقطه پشتیبانی می شود. فیلتر خروجی باید در کانال های مورد استفاده برای ارتباطات HART فعال شود. پنج نوع مختلف MTU برای برنامه های تک استفاده می شود.TU830/ TU833 MTU گسترش یافته و TU810 (یا TU814) Compact MTU امکان اتصال سیم به دستگاه ها بدون ترمینال های اضافی. TU812 Compact MTU دارای یک کانکتور D-Sub 25 پین (مرد) برای اتصال به فرآیند است.TU842/TU852 برای نصب روی یک ریل افقی DIN و TU843 برای نصب روی یک ریل عمودی DIN. کابل های ساحلی محافظ برای اتصالات فرآیند مورد نیاز است اگر HART استفاده شود.

AO845A در خانواده S800 I / O قرار دارد. S800 I / O با رابط ارتباطی Fieldbus CI801 و ماژول های I / O نصب شده بر روی واحد های انتهای کمپکت.S800 I / O به عنوان I / O ماژولار توزیع می شود که با کنترل کننده های متعدد از طریق Advant Fieldbus 100 (AF100) ارتباط برقرار می کند، PROFIBUS-DP ، یا به طور مستقیم. S800 I / O نصب آسان ماژول های I / O و کابل کشی فرآیند را فراهم می کند.آن را به شدت مدولار و انعطاف پذیر است به طوری که ماژول های I / O می تواند ترکیب شده برای مناسب بسیاری از برنامه های کاربردیS800 I / O می تواند در بسیاری از پیکربندی ها نصب شود تا متناسب با اکثر الزامات باشد.

لینک ورق داده:

ABB AO845A 3BSE045584R1.pdf
