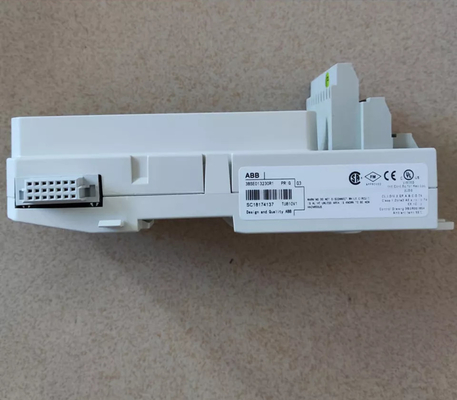

ABB TU810V1 3BSE013230R1 Compact MTU Compact Module Termination Unit واحد انتهای ماژول های کامپکت

ABB TU810V1 3BSE013230R1 Compact MTU Compact Module Termination Unit واحد انتهای ماژول های کامپکت

جزئیات محصول:

توضیحات:

TU810V1 یک واحد انتهای ماژول 16 کانال فشرده (MTU) است که برای سیستم های 800 $ 1/0 طراحی شده است. این واحد منفعل برای اتصال سیم کشی میدان به ماژول های l/0 استفاده می شود و بخشی از ModuleBus را ادغام می کند.MTU ModuleBus را به ماژول های l/0 و سپس به MTU بعدی توزیع می کند، تضمین تولید آدرس صحیح با تغییر سیگنال های موقعیت خروجی به همین ترتیب.کلید مکانیکی اجازه می دهد تا پیکربندی برای انواع مختلف ماژول l/0 بدون تاثیر بر عملکرد MU یا ماژول، ارائه 36 پیکربندی مختلف از طریق دو کلید.

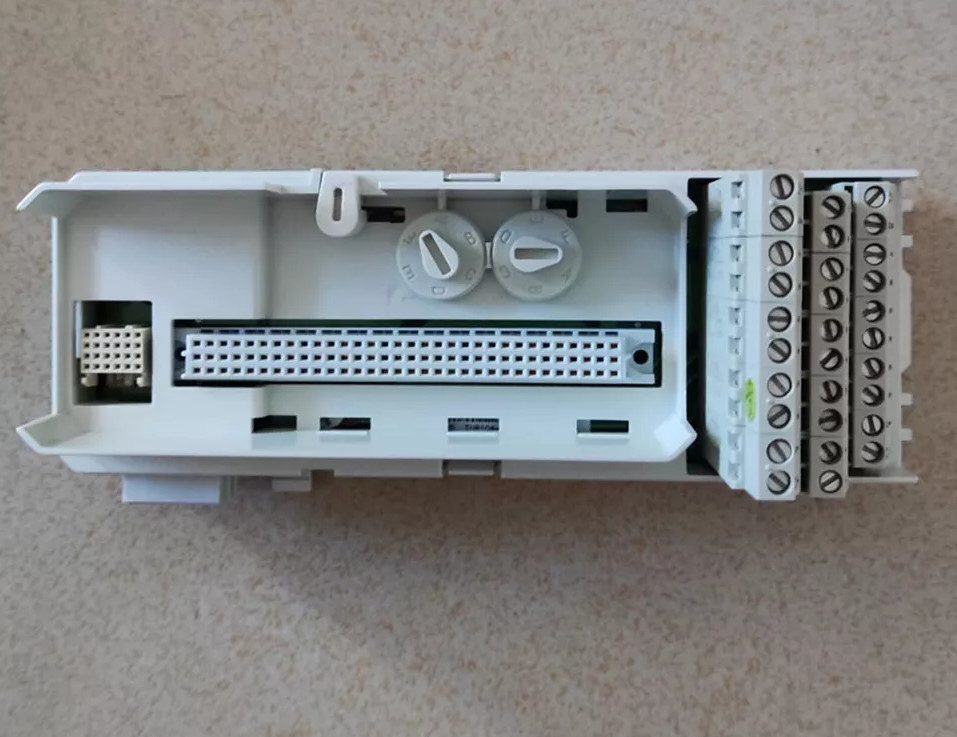

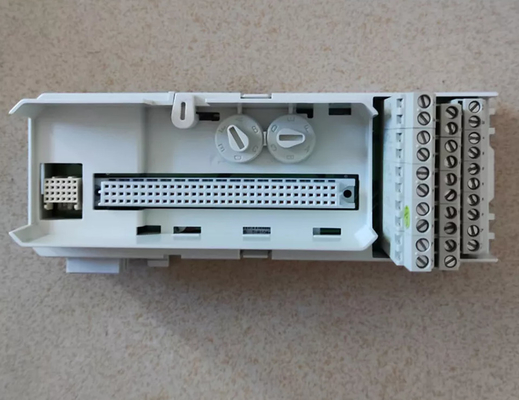

دو کلید مکانیکی برای پیکربندی MTU برای انواع مختلف ماژول های I/O استفاده می شود. این فقط یک پیکربندی مکانیکی است و عملکرد MTU یا ماژول I/O را تحت تاثیر قرار نمی دهد.هر کليد شش مکان داره، که تعداد کل 36 پیکربندی مختلف را ارائه می دهد. ماژول ها دستگاه هایی هستند که با سطوح ولتاژ مختلف کار می کنند تا آنها را سازگار کنند.لوازم جانبی برای برق و الکترونیک قطعات اتوماسیون صنعتی هستندبرق و الکترونیک شامل محصولاتی هستند که عملکرد آنها بر اساس جریان شارژ های الکتریکی و الکترون ها است، مانند شاخص های دیجیتال، کنورترهای سیگنال، سوئیچ ها،ترموستات ها یا سنسورها.

The AC500-eCo from ABB is a range of uniquely scalable PLCs offering you unrivalled cost effectiveness for modern industrial automation applications where small-scale PLC solutions often represent the ideal solutionبر اساس طیف موفق AC500، این PLC های بسیار جمع و جور سطح ورودی انعطاف پذیرترین و مقرون به صرفه ترین پیکربندی موجود را ارائه می دهند.هزینه پایین و تعمیر و نگهداری ساده و تمام الزامات یک سیستم کنترل مدرن برای برنامه های کاربردی کوچک بدون از دست دادن قدرت و پشتیبانی شما از ABB انتظار دارید.

TU810/TU810V1 یک واحد انتهای ماژول فشرده 16 کانال 50 ولت (MTU) برای S800 I / O است. MTU یک واحد منفعل است که برای اتصال سیم کشی میدان به ماژول های I / O استفاده می شود.همچنین شامل بخشی از ModuleBus. MTU ModuleBus را به ماژول I / O و به MTU بعدی توزیع می کند. همچنین آدرس صحیح را به ماژول I / O با تغییر سیگنال های موقعیت خروجی به MTU بعدی تولید می کند.

TU810V1 3BSE013230R1 متعلق به سیستم کنترل ABB 800xA است ، این یک واحد پایان بخش ماژول کامپکت 16 کانال است. TU810V1 می تواند با ماژول I / O مانند AI810 ، AI815 ، AI820 ، AI830 ، AI830A ، AI835 استفاده شود.,AI835A، AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840.ABB TU810V13BSF013230R1 یک واحد آشفتگی ماژول بسته بندی شده (MTU) از ABB است، عمدتا در سیستم I / O S800 استفاده می شود. این به عنوان یک پل اتصال بین ماژول های I / O و دستگاه های زمینه ای ، مسئول انتقال و تبدیل سیگنال های سبز است.

Datasheet لینک:

ABB TU810V1 3BSE013230R1.pdf
