CPUM 200-595-072-122 کارت I/O کنترل کننده قفسه کارت و کارت رابط ارتباطات

CPUM 200-595-072-122کنترل کننده قفسه کارت ورودی و خروجی و کارت رابط ارتباطات

جزئیات محصول:

توضیحات:

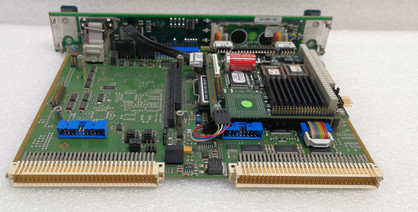

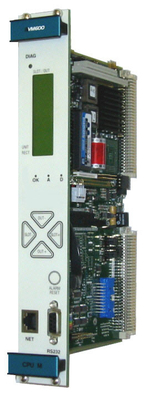

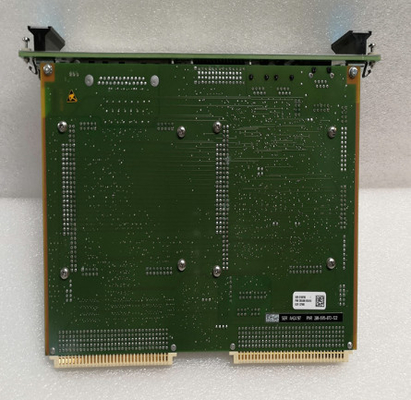

The CPUM and IOCN modular CPU card and input/output card is a rack controller and communications interface card pair that acts as a system controller and data communications gateway for a rack-based machinery protection system (MPS) and/or condition monitoring system (CMS) from product line.

کارت های مختلف نظارت برای برنامه های حفاظت از ماشین آلات، نظارت بر وضعیت و / یا نظارت بر احتراق در دسترس هستند.کارت های حفاظت از ماشین مانند جفت کارت های حفاظت از ماشین MPC4/IOC4T و جفت کارت های نظارت آنالوگ AMC8/IOC8T، و کارت های نظارت بر وضعیت مانند XMV16/XIO16T برای ارتعاش و XMC16/XIO16T برای احتراق.

به صورت اختیاری، یک کارت CPUM می تواند با یک ماژول ارتباطات سریالی (به علاوه ماژول CPU) برای پشتیبانی از اتصالات سریالی اضافی مجهز شود.این نسخه ی تکراری از کارت CPUM است.

اتصالات اصلی اترنت و سریال ماژول CPUM از طریق کانکتورهای روی پانل جلویی CPUM در دسترس هستند.اتصال Ethernet اصلی را می توان به یک کانکتور در پانل جلو IOCN هدایت کرد (به جای کانکتور در CPUM)هنگامی که کارت مربوطه IOCN استفاده می شود، اتصالات ثانویه اترنت و سریال از طریق connect در دسترس هستند.

تمام کارت های CPUM با یک ماژول پردازنده مجهز هستند که از دو اتصال اترنت و دو اتصال سریال پشتیبانی می کند. یعنی هر دو نسخه ای از کارت اترنت اضافی و سریال اضافی.

اطلاعات سفارش

نسخه های مختلفی از کارت CPUM می توانند با پیکربندی های مختلف از پیش تنظیم شوند، همانطور که توسط کد 9 رقمی در شماره سفارش (610-1CC-CCC) نشان داده شده است.

1CC-CCC نشان دهنده پیکربندی های مختلف است که می تواند توسط یک محصول نهایی استفاده شود.610-100-000 مربوط به پیکربندی استانداردی است که به یک کارت CPUM (200-595-0Ss-HHh) آپلود می شود.برای اطلاعات در مورد دیگر پیکربندی ها با نماینده محلی Meggitt یا Meggitt SA برای اطلاعات بیشتر تماس بگیرید.Ss نسخه نرم افزار (برنامه های جاسازی شده) و Hh نسخه سخت افزاری کارت را نشان می دهد.افزایش S/H برای تغییرات عمده ای که می تواند بر قابل تعویض بودن محصول تاثیر بگذارد و افزایش S/H برای تغییرات جزئی که هیچ تاثیری بر قابل تعویض بودن ندارند.

VVV نشان دهنده نسخه های مختلف نرم افزار و نسخه های سخت افزاری است که می تواند توسط یک محصول نهایی استفاده شود.
