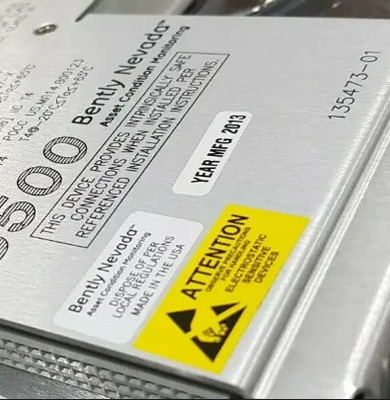

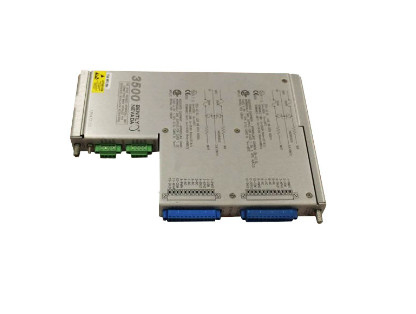

بنتلی نوادا 3500/25-01-03-00 135473-01 ماژول I / O مانع داخلی کلیدفازور با پایان داخلی

بنتلی نوادا3500/25-01-03-00 135473-01 ماژول I / O مانع داخلی کلیدفازور با پایان داخلی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

ماژول 3500/25 Enhanced Keyphasor یک ماژول نیمه ارتفاع و دو کانال است که برای ارائه سیگنال های Keyphasor به ماژول های مانیتور در قفسه 3500 استفاده می شود. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerسیستم حفاظت از ماشین آلات 3500 می تواند تا چهار سیگنال Keyphasor را برای پیکربندی عادی و تا هشت سیگنال Keyphasor را در پیکربندی جفت پذیرید.

(سیگنال Keyphasor یک بار در هر چرخش یا چند بار در هر چرخش از یک شاخه چرخش یا دنده است استفاده می شود تا اندازه گیری دقیق زمان را فراهم کند. اجازه می دهد تا 3500 ماژول مانیتور و خارجی تجهیزات تشخیصی برای اندازه گیری گره چرخشی پارامترهای سرعت و وکتور مانند لرزش 1X دامنه و فاز)

ماژول Enhanced Keyphasor یک ماژول سیستم 3500 بهبود یافته است.این قابلیت پردازش سیگنال Keyphasor را نسبت به طراحی قبلی گسترش می دهد در حالی که از نظر فرم سازگاری کامل را حفظ می کند.، با ماژول های Keyphasor موجود برای استفاده در سیستم های قدیمی سازگار و کار می کنند. ماژول Keyphasor، PWA 125792-01، به طور کامل با ماژول 149369-01 به روز شده جایگزین می شود.

هنگامی که یک ورودی سیستم Keyphasor برای برنامه های Triple Modular Redundant (TMR) مورد نیاز است، سیستم 3500 باید از دو ماژول Keyphasor استفاده کند. در این پیکربندی،ماژول ها به طور موازی کار می کنند تا هر دو سیگنال اصلی و ثانویه Keyphasor را به ماژول های دیگر در قفسه ارائه دهند..

ماژول I/O Keyphasor جدا شده برای کاربردهایی طراحی شده است که سیگنال های Keyphasor به طور موازی با چندین دستگاه متصل می شوند و نیاز به جدا شدن از سیستم های دیگر مانند یک سیستم کنترل دارند. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

هدف از این ماژول I / O در درجه اول اندازه گیری سرعت میله و نه فاز بود. ماژول می تواند اندازه گیری فاز را ارائه دهد،اما این I / O یک تغییر فاز کمی بالاتر از نسخه غیر منزوی I / O را معرفی می کند.

اطلاعات سفارشrميشن
