بنتلی نوادا 330851-02-000-056-90-00-05 3300XL سیستم انتقال دهنده نزدیک 25 میلی متر

بنتلی نوادا 330851-02-000-056-90-00-053300XL سیستم انتقال دهنده نزدیکی 25 میلی متر تحقیقات نزدیکی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

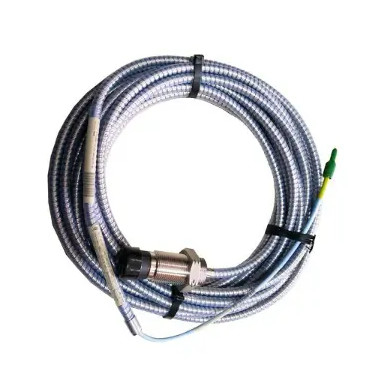

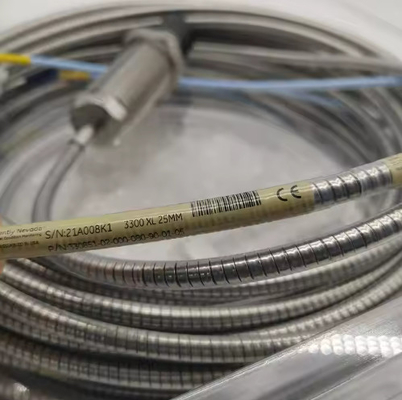

سیستم انتقال دهنده 25 میلی متری 3300 XL شامل یک کاوشگر 25 میلی متری جداگانه، یک کابل تمدید و یک سنسور نزدیک 3300 XL 25 میلی متری است.خروجی 787 V/mm (20 mV/mil) به این سیستم محدوده خطی 12بر اساس این محدوده خطی، 3300 XL 25mm Transducer System

مناسب برای اندازه گیری انبساط فرقی (DE) در ژنراتورهای توربین بخار متوسط تا بزرگ که ناشی از تفاوت نرخ رشد بین روتور توربین و استاتور ماشین است.

اندازه گیری انبساط دیفرانسیل توسط دو انتقال دهنده نزدیکی انجام می شود که یک طوق یا رمپ را در فاصله ای از حامل فشار مشاهده می کنند. تنظیمات نصب انتقال دهنده معمولی عبارتند از:

• دو تا حسگر در حال مشاهده یک طرف گردنبند هستند
• دو مترجم ورودی مکمل که طرف های مخالف طوق را مشاهده می کنند، به طور موثر دامنه اندازه گیری DE را دو برابر می کنند.

دو مترجم با حداقل یک مترجم که یک رامپ روی یک روتور را مشاهده می کند و مترجم دوم که یا یک رامپ جداگانه یا یک مکان متفاوت روی روتور را مشاهده می کند تا حرکت شعاعی را جبران کند.اين ترتيب يه مقدار اشتباه به اندازه گيري اضافه ميکنه، اما می تواند فاصله کل DE را نسبت به اندازه گیری مکمل اندازه گیری کند. معیارهای انتخاب روش نصب اندازه هدف موجود است.مقدار مورد انتظار حرکت محوری روتور و نوع هدف DE موجود در ماشین (قفل در مقابل ریمپ). اگر ارتفاع کافی طوق در دسترس باشد، دو گیرنده با مشاهده یک طرف از طوق، پیکربندی ترجیح داده می شود. این دو گیرنده اندازه گیری های اضافی را فراهم می کنند.

3300 XL 25mm sonde برای حداکثر بقای در سخت ترین محیط های توربین بخار طراحی شده است.می تواند به طور مداوم کار کند و دقت خود را در دمای بالا تا 200 ° C (392 ° F) حفظ کند، و می تواند در برابر دمای بالا وقتا وقتا تا 250 ° C (482 ° F) مقاومت کند.مانع از ورود رطوبت به نوک سُند می شود. اتصال دهنده های خاص ClickLoc با دمای بالا نیز استاندارد بر روی کاوشگر و کابل تمدید هستند.هر کاوشگر و کابل با محافظ های کانکتور و یک ابزار نصب محافظ کانکتور یکبار مصرف برای اطمینان از اینکه کانکتورها بدون آلودگی باقی می مانند، ارائه شده است. وصل کننده ClickLoc روی سیم سنجه دارای یک گردنبند قابل برداشت است که هدایت کابل را از طریق فاصله های تنگ آسان می کند.

اطلاعات سفارشrميشن
