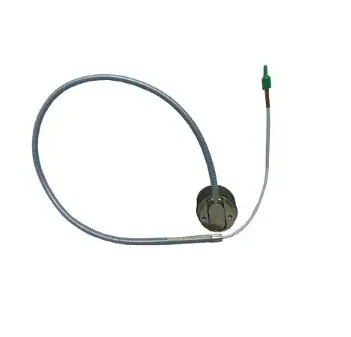

بنتلی نوادا 330876-02-10-00-00 3300XL 50mm Proximity Transducer System 50 mm Proximity Probe سیستم انتقال دهنده نزدیکی 50 میلی متری

بنتلی نوادا330876-02-10-00-00 3300XL 50mm Proximity Transducer System 50 mm Proximity Probe سیستم انتقال دهنده نزدیکی 50 میلی متری

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

سیستم انتقال دهنده 50 میلی متری 3300 XL شامل یک سنجه 50 میلی متری جداگانه، یک کابل تمدید و یک سنسور نزدیک کننده 50 میلی متری 3300 XL است.کویل قطر بزرگ به این سیستم حداکثر محدوده خطی 27 می دهد.9 میلی متر (1100 میلی متر) ، طولانی ترین محدوده خطی از خط محور جریان گرد و غبار ما. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing)اندازه گیری انبساط دیفرانسیل اندازه گیری انبساط دیفرانسیل با استفاده از دو انتقال دهنده نزدیکی انجام می شود که یک گردنبند یا ریمپ را در فاصله ای از حامل فشار مشاهده می کنند.تنظیمات نصب ترانسدوسر معمولی که نیاز به 3300 XL 50mm ترانسدوسر طول خطی دامنه شامل:

• دو تا حسگر در حال مشاهده یک طرف گردنبند هستند
• دو مترجم ورودی مکمل که طرف های مخالف طوق را مشاهده می کنند، به طور موثر دامنه اندازه گیری DE را دو برابر می کنند.

معیارهای انتخاب روش نصب اندازه هدف موجود، مقدار انتظار شده حرکت محوری روتور و نوع هدف DE موجود در ماشین است.اگر ارتفاع طوق کافی باشد و محدوده اندازه گیری مورد نیاز کمتر از 27 باشد.9 mm 1.1 اینچ، پیکربندی ترجیح داده شده برای اندازه گیری های اضافی استفاده از دو گیرنده است که همان طرف گردنبند را مشاهده می کنند.2 اینچ) از محدوده کل مورد نیاز است، انتقال دهنده ها را به صورت مکمل در دو طرف مخالف طوق گسترش دیفرانسیل یا سایر مواد هدف نصب کنید.

3300 XL 50mm probe در سه پیکربندی کیس و رشته برای جایگزینی فیزیکی تمام سیستم های استاندارد 7200 50 mm (از جمله سوند های خروج جانبی و عقب) ارائه می شود.براکت های نصب استاندارد 7200 هنوز هم به عنوان

علاوه بر این، یک براکت جدید برای سازگاری سنجه با پایه کشویی 50 میلی متر DE Integral Transducer نیز در دسترس است.394 V/mm (10 mV/mil) که با سیستم های 7200 و 50 mm DE Integral یکسان است، که به مشتریان اجازه می دهد بدون نیاز به هرگونه تغییر در پیکربندی مانیتور ارتقا دهند. هنگام ارتقاء از سیستم های قبلی، هر جزء سیستم ترانسدوسر (سوند، کابل تمدید،و Sensor Proximitor) باید با اجزای 3300 XL 50 میلی متر جایگزین شوند..
