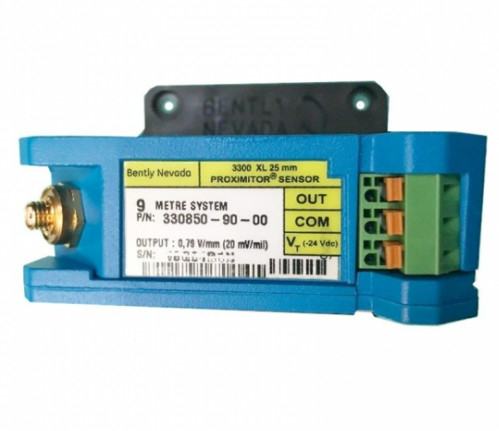

بنتلی نوادا 330850-50-05 3300XL سیستم انتقال دهنده نزدیکی 25 میلی متر سنسور نزدیک

بنتلی نوادا330850-50-05 3300XL سیستم انتقال دهنده نزدیکی 25 میلی متر سنسور نزدیک

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

سیستم انتقال دهنده 25 میلی متری 3300 XL شامل یک کاوشگر 25 میلی متری جداگانه، یک کابل تمدید و یک سنسور نزدیک 3300 XL 25 میلی متری است.خروجی 787 V/mm (20 mV/mil) به این سیستم محدوده خطی 12بر اساس این محدوده خطی، 3300 XL 25mm Transducer System

مناسب برای اندازه گیری انبساط فرقی (DE) در ژنراتورهای توربین بخار متوسط تا بزرگ که ناشی از تفاوت نرخ رشد بین روتور توربین و استاتور ماشین است.

اندازه گیری انبساط دیفرانسیل توسط دو انتقال دهنده نزدیکی انجام می شود که یک طوق یا رمپ را در فاصله ای از حامل فشار مشاهده می کنند. تنظیمات نصب انتقال دهنده معمولی عبارتند از:

• دو تا حسگر در حال مشاهده یک طرف گردنبند هستند
• دو مترجم ورودی مکمل که طرف های مخالف طوق را مشاهده می کنند، به طور موثر دامنه اندازه گیری DE را دو برابر می کنند.

دو مترجم با حداقل یک مترجم که یک رامپ روی یک روتور را مشاهده می کند و مترجم دوم که یا یک رامپ جداگانه یا یک مکان متفاوت روی روتور را مشاهده می کند تا حرکت شعاعی را جبران کند.اين ترتيب يه مقدار اشتباه به اندازه گيري اضافه ميکنه، اما می تواند فاصله کل DE را نسبت به اندازه گیری مکمل اندازه گیری کند. معیارهای انتخاب روش نصب اندازه هدف موجود است.مقدار مورد انتظار حرکت محوری روتور و نوع هدف DE موجود در ماشین (قفل در مقابل ریمپ). اگر ارتفاع کافی طوق در دسترس باشد، دو گیرنده با مشاهده یک طرف از طوق، پیکربندی ترجیح داده می شود. این دو گیرنده اندازه گیری های اضافی را فراهم می کنند.

سنسور نزدیک 3300 XL 25 میلی متری دارای همان ویژگی های پیشرفته سنسور نزدیک 3300 XL قبلی ما است.طراحی نازک آن اجازه می دهد تا آن را در نصب DIN-rail با چگالی بالا یا پیکربندی سنتی تر پانل نصب شودایمنی RFI / EMI بهبود یافته اجازه می دهد تا سنسور 3300 XL Proximitor بدون توجه به نصب خاص، تأییدیه CE اروپا را به دست آورد.این ایمنی RFI همچنین جلوگیری از سیستم گیرنده از تحت تاثیر منفی توسط سیگنال های رادیویی فرکانس بالا در نزدیکی. نوار هاي پاياني اسپرينگ لاک روي سنسور نزديک کننده نيازي به

ابزار نصب ویژه و تسهیل اتصال سریعتر و بسیار قوی سیم کشی میدان.

اطلاعات سفارشrميشن
