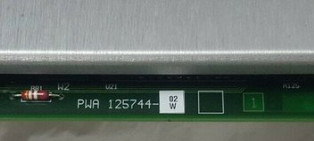

بنتلی نوادا 3500/20 125744-02 ماژول استاندارد رابط قفسه

بنتلی نوادا۳۵۰۰/۲۰ ۱۲۵۷۴۴/۰۲ ماژول استاندارد رابط قفسه

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

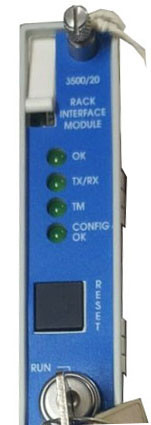

ماژول رابط قفسه (RIM) رابط اصلی قفسه 3500 است. از یک پروتکل اختصاصی برای پیکربندی قفسه و بازیابی اطلاعات ماشین استفاده می شود.RIM باید در سوراخ 1 قفسه قرار گیرد (نزدیک منابع برق).

RIM از پردازنده های ارتباطی خارجی سازگار Bently Nevada مانند TDXnet ، TDIX و DDIX پشتیبانی می کند. در حالی که RIM عملکردهای خاصی را برای کل قفسه فراهم می کند ،RIM بخشی از مسیر نظارت بحرانی نیست و هیچ تاثیری بر عملکرد مناسب ندارد.، عملکرد عادی کل سیستم نظارت. یک RIM در هر قفسه مورد نیاز است.

برای برنامه های کاربردی سه گانه ماژولار اضافی (TMR) ، سیستم 3500 نیاز به یک نسخه TMR از RIM دارد. علاوه بر تمام توابع استاندارد RIM،TMR RIM همچنین انجام "مقایسه کانال مانیتور." پیکربندی TMR 3500 رای گیری مانیتور را با استفاده از تنظیمات مشخص شده در گزینه های مانیتور اجرا می کند. با استفاده از این روش،TMR RIM به طور مداوم خروجی از سه (3) مانیتور اضافی را مقایسه می کنداگر TMR RIM تشخیص دهد که اطلاعات از یکی از آن مانیتورها دیگر در یک درصد تنظیم شده از اطلاعات دو مانیتور دیگر نیست،آن را نشان می دهد که مانیتور در اشتباه است و قرار دادن یک رویداد در لیست رویداد سیستم.

رله برای نشان دادن زمانی که قفسه 3500 به طور عادی کار می کند یا زمانی که یک مشکل در قفسه شناسایی شده است. کاربر می تواند یک تماس "OPEN" یا "CLOSED" را برای اعلام وضعیت NOT OK انتخاب کند.این رله همیشه به صورت "طاقت عادی" کار می کنه.

استفاده می شود برای قرار دادن قفسه 3500 در حالت "RUN" یا حالت "PROGRAM". حالت RUN اجازه می دهد تا عملکرد عادی قفسه و قفل کردن تغییرات پیکربندی.حالت برنامه اجازه می دهد تا برای عملکرد عادی از قفسه و همچنین اجازه می دهد تا برای پیکربندی قفسه محلی و یا از راه دورکلید می تواند از قفسه در هر دو موقعیت برداشته شود، اجازه می دهد تا سوئیچ در هر دو موقعیت RUN یا PROGRAM باقی بماند.قفل کردن سوئیچ در موقعیت RUN به شما اجازه می دهد تنظیم مجدد قفسه غیر مجاز را محدود کنید. کلید قفل در موقعیت برنامه اجازه می دهد تا تنظیم از راه دور از یک قفسه در هر زمان.
