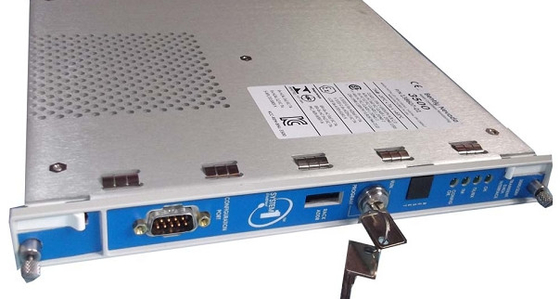

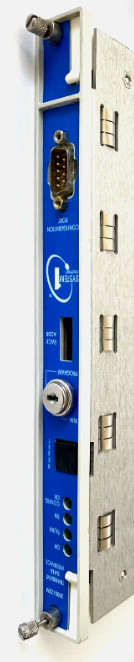

بنتلی نوادا 3500/22M 138607-01 ماژول استاندارد رابط داده های گذرا

بنتلی نوادا3500/22M 138607-01 ماژول استاندارد رابط داده های گذرا

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

3500 Transient Data Interface (TDI) رابط بین سیستم نظارت 3500 و نرم افزار مدیریت ماشین آلات System 1® Bently Nevada® است.TDI قابلیت یک ماژول 3500/20 Rack Interface را با قابلیت جمع آوری داده های یک پردازنده ارتباطی مانند TDXnet ترکیب می کند. TDI در اسلات RIM یک قفسه 3500 در ارتباط با مانیتورهای سری M (3500/40M، 3500/42M، و غیره) کار می کند.) به طور مداوم داده های حالت ثابت و موج گذرا را جمع آوری می کند و این داده ها را از طریق یک پیوند اترنت به نرم افزار میزبان منتقل می کند.. ضبط داده های استاتیک با TDI استاندارد است ، با این حال استفاده از یک دیسک فعال کننده کانال اختیاری اجازه می دهد داده های پویا یا گذرا نیز ضبط شوند.TDI در چندین زمینه نسبت به پردازنده های ارتباطی قبلی علاوه بر ترکیب عملکرد پردازنده ارتباطات در قفسه 3500 پیشرفت کرده است..

TDI برخی از توابع مشترک را برای کل قفسه فراهم می کند، با این حال TDI بخشی از مسیر نظارت حیاتی نیست و هیچ تاثیری بر عملکرد مناسب و عادی کل سیستم نظارت ندارد.یک TDI یا RIM در هر قفسه مورد نیاز استTDI تنها یک محل در قفسه را اشغال می کند و همیشه در محل 1 (در کنار منابع برق) قرار دارد.

برای برنامه های کاربردی سه گانه ماژولار اضافی (TMR) ، سیستم 3500 نیاز به نسخه TMR از TDI دارد. علاوه بر تمام توابع استاندارد TDI،TMR TDI همچنین انجام می دهد مقایسه کانال مانیتور. پیکربندی TMR 3500 رای گیری نظارت را با استفاده از تنظیمات مشخص شده در گزینه های مانیتور اجرا می کند. با استفاده از این روش،TMR TDI به طور مداوم خروجی از سه (3) مانیتور اضافی را مقایسه می کند.. اگر TMR تشخیص دهد که اطلاعات از یکی از آن مانیتورها دیگر معادل (در یک درصد پیکربندی شده) به دو باقی مانده نیست،آن را به علامت مانیتور به عنوان اشتباه است و قرار دادن یک رویداد در لیست رویداد سیستم.

استفاده می شود برای قرار دادن قفسه 3500 در هر دو حالت RUN یا برنامه. حالت RUN اجازه می دهد تا عملکرد عادی قفسه و قفل کردن تغییرات پیکربندی.حالت PROGAM اجازه می دهد تا برای عملکرد عادی از قفسه و همچنین اجازه می دهد تا برای پیکربندی قفسه محلی و یا از راه دورکلید می تواند از قفسه در هر دو موقعیت برداشته شود، اجازه می دهد تا سوئیچ در هر دو حالت اجرا یا برنامه باقی بماند.قفل کردن سوئیچ در موقعیت RUN به شما اجازه می دهد تنظیم مجدد قفسه غیر مجاز را محدود کنید. سوئیچ قفل در موقعیت برنامه اجازه می دهد تا از راه دور پیکربندی از یک قفسه در هر زمان.

رله برای نشان دادن زمانی که قفسه 3500 به طور طبیعی کار می کند یا زمانی که یک خطا در قفسه شناسایی شده است. کاربر می تواند یک تماس “OPEN” یا “CLOSED” را برای اعلام وضعیت NOT OK انتخاب کند.اين رله هميشه به صورت “عادي به انرژي افزوده” کار ميکنه.

این دیسک برای فعال کردن تعداد کانال های داده های پویا که TDI پشتیبانی می کند استفاده می شود؛ داده های پویا به توانایی جمع آوری اشکال موج اشاره دارد. دو سطح داده های پویا وجود دارد:نقاط حالت ثابت کانال هایی هستند که داده های شکل موج را به دلیل یک دستور نرم افزار یا به دلیل یک رویداد هشدار جمع آوری می کنند.، و بنابراین از مقادیر فعلی، ضبط شکل موج برنامه ریزی شده و ضبط داده های هشدار پشتیبانی می کند.نقاط گذرا تمام عملکرد یک نقطه حالت ثابت را با قابلیت های اضافی جمع آوری شکل موج به دلیل تغییرات پارامتر مانند سرعت ماشین فراهم می کنند.
