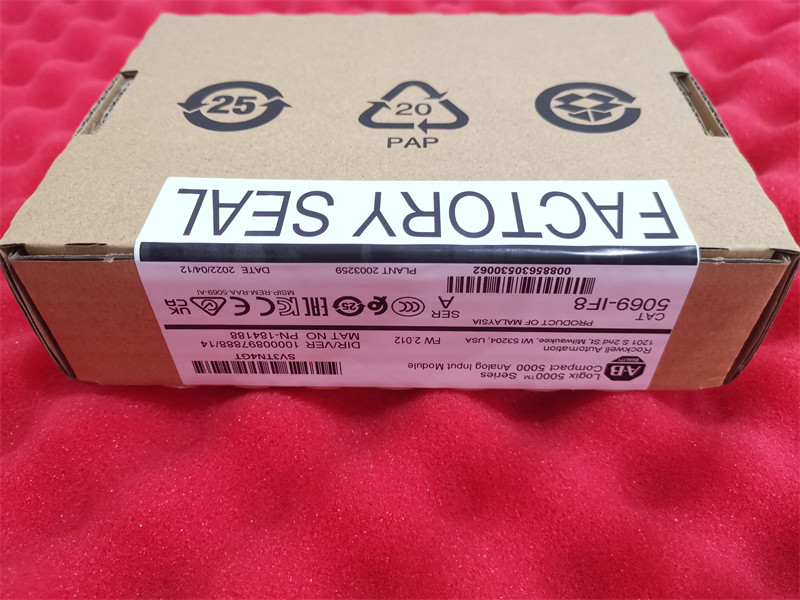

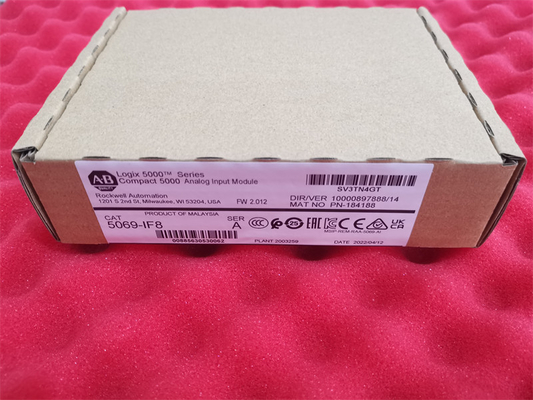

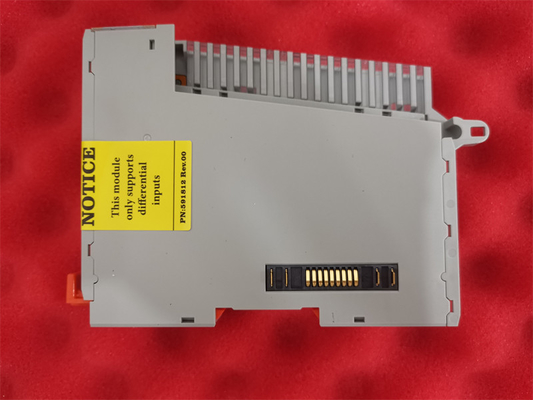

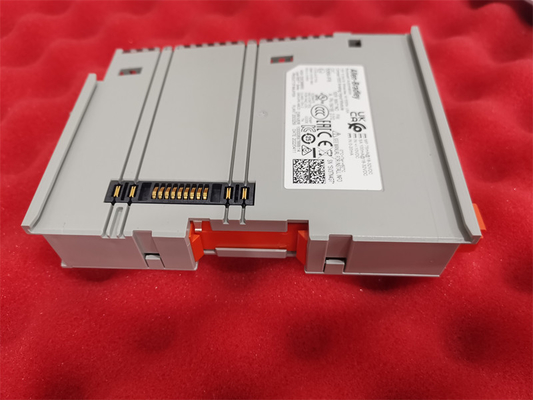

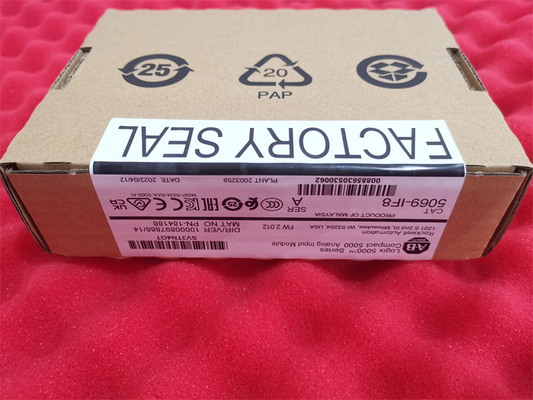

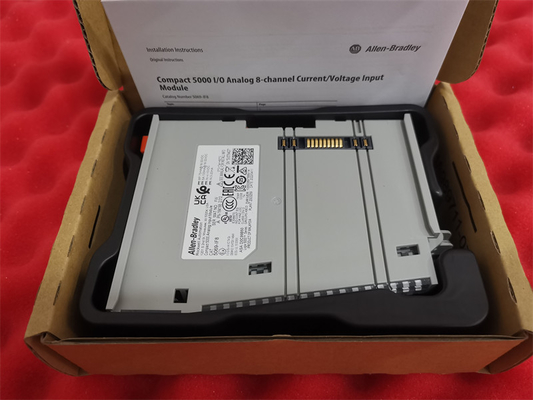

ماژول کانال ورودی آنالوگ دیفرانسیل هشت (8) Allen-Bradley 5069-IF8

آلن-برادلی 5069-IF8 یک ماژول I/O Compact 5000 است. این ماژول یک ماژول ورودی آنالوگ است که عمدتاً دارای هشت (8) کانال ورودی دیفرانسیل است. محدوده سیگنال ولتاژ سازگار ±10VDC است.0-10VDC و 0-5VDC در حالی که قابل استفاده است محدوده سیگنال فعلی 0-20 mA و 4-20 mA است.

5069-IF8 به طور معمول در اتصال سنسورها و فرستنده های آنالوگ استفاده می شود. این ماژول سیگنال آنالوگ را می پذیرد و داده های دریافت شده را به اطلاعات دیجیتال تبدیل می کند.تبدیل از طریق سیگما دلتا دو 24 بیتی چندگانه آنالوگ به دیجیتال تبدیل (ADC) انجام می شود. داده های تبدیل شده در فرمت داده های نقطه شناور 32 بیتی IEEE ذخیره می شوند. داده های دیجیتال تبدیل شده ممکن است بیشتر پردازش شوند تا هشدار داده های سوار را فعال کنند.مقیاس بندی به واحدهای مهندسی و نمونه گیری کانال در زمان واقعی.

این ماژول دارای زمان اسکن 625 μs در هر کانال و 2.5 ms در هر گروه است. همچنین دارای یک فیلتر خروجی قابل انتخاب با انتخاب های 5, 10 (50/60 پیش فرض) ، 15, 20, 50, 60, 100, 200, 500، 1000، 2500, 5000، 10000, 15625, 25000, 31250, 62500 هرتزاین تنظیمات فیلتر معمولا برای خط بندی داده ها به ویژه داده های ورودی که نامنظم و به سرعت در یک دوره کوتاه تغییر می کنند استفاده می شودعلاوه بر این، این ماژول برای استفاده با یک ترمینال Highway Adressable Remote Transducer (HART) قابل استفاده است.مقاومت در حلقه فعلی برای مطابقت فرستنده HART. این ماژول دارای حفاظت از ولتاژ بیش از حد و تشخیص مدار باز است. تشخیص مدار باز هنگامی که سطح سیگنال در زیر یک سطح خاص مانند + مقیاس کامل تشخیص داده می شود.< 2 s برای ولتاژ و محدوده 4...20 mA، < 2 ثانیه

ولتاژ حالت مشترک کانال به کانال این ماژول +/- 10V است.همچنین با حداکثر محافظت از ولتاژ بیش از حد +/- 30V DC در حالت ولتاژ و حالت جریان و با حداکثر محافظت از ولتاژ بیش از حد +/- 30 mA در حالت جریان. این درایو با 8 LED نشانگر I / O زرد / قرمز و 1 LED نشانگر ماژول سبز / قرمز عرضه می شود ، از یک محفظه نوع باز استفاده می کند و از نظر کارخانه تنظیم شده است.قدرت MOD یا قدرت اتوبوس ماژول این ماژول دارای محدوده ولتاژ و محدوده ولتاژ عبور 18-32V DC برای هر دو محدوده است، حداکثر جریان 75 mA است و حداکثر جریان نام تجاری 9.55 mA است. ماژول 5069-IF8 دارای یک محرک سنسور (SA) Field Power ولتاژ محدوده 18-32V DC،محدوده ولتاژ عبور 0-32V DC است، حداکثر جریان قدرت میدان 100 mA است و حداکثر جریان نامگذاری ماژول 9.95 A است. حداکثر توان آن 2.1 W در حالت ولتاژ و 2.4 W در حالت جریان است.در حالی که حداکثر تبعید حرارتی 7 است.2 BTU/ساعت در حالت ولتاژ و 8.2 BTU/ساعت در حالت جریان. همچنین در دمای 0-60 oC بهترین عملکرد را دارد و می تواند در دمای -40-85 oC ذخیره شود.
