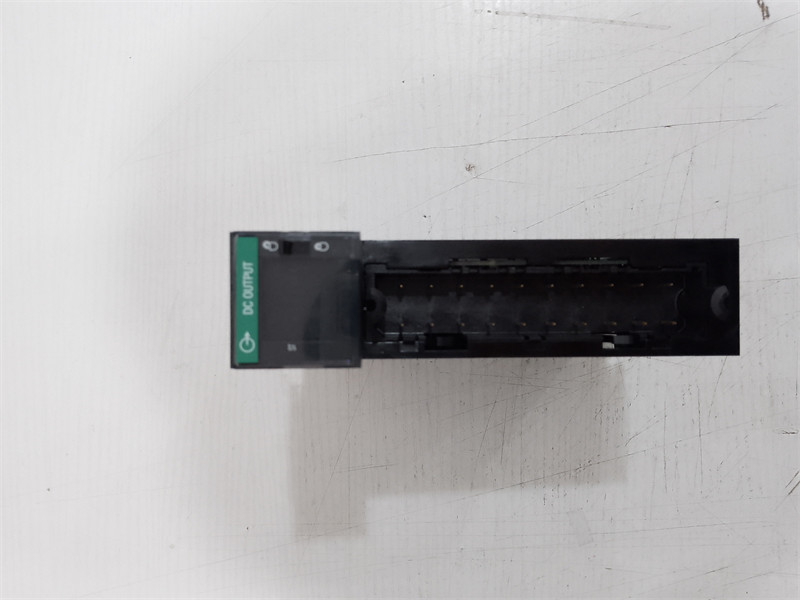

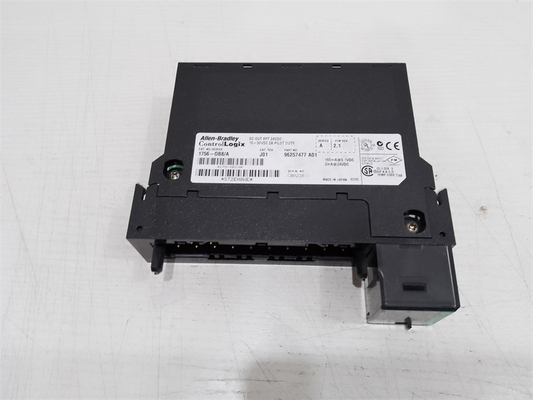

آلن برادلی 1756-OB8 ControlLogix Digital DC 8 ماژول خروجی 24VDC

آلن-برادلی 1756-OB8 یک ماژول خروجی جداگانه ControlLogix است. این ماژول طیف ولتاژ خروجی 10-30 VDC را با مقدار اسمی 24VDC ارائه می دهد.از آن برای تامین انرژی بارهای الکتریکی که در ولتاژ DC و همچنین بارهای AC کار می کنند استفاده می شود، که با یک مدار متداول استفاده می شود.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner module. آن را سازگار عمل به عنوان یک جزء I / O محلی و یا به عنوان بخشی از یک سیستم I / O توزیع شده است.آن را می توان به هر موجود نصب 1756-ControlLogix شاسی و کار در طول استاندارد و یا ماژول های منبع برق.

1756-OB8 دارای مصرف جریان 165 mA در 5.1 VDC و 2 mA در 24VDC است در حالی که کل قدرت backplane 0.89 W و تبعید قدرت 2.5 W @ 60 ° C (140 ° F) و تبعید حرارتی 8.هر کانال این ماژول خروجی می تواند تا 2 آمپر @ 60 °C (140 °F) و 8 آمپر @ 60 °C (140 °F) در هر ماژول را ارائه دهد.

این ماژول از یک بلوک ترمینال قابل برداشت (RTB) برای اتصال هر کانال ماژول به بار های الکتریکی استفاده می کند.RTB های سازگار 1756-TBNH و 1756-TBSH هستند در حالی که کلید RTB مناسب توسط کاربر تعریف می شود، کليد سازي

این در پیکربندی سخت افزاری وارد می شود که در آن پارامترها و خواص ماژول می توانند بیشتر اصلاح شوند. برخی از این پارامترها Request Packet Interval (RPI) ، زمان فیلتر،مهار ماژول و بسیاری دیگر.

این ماژول از یک بلوک ترمینال قابل برداشت (RTB) استفاده می کند که می تواند 1756-TBNH یا 1756-TBSH (20 پین RTB) باشد. این ماژول دارای فرمت های ارتباطی زیر است: بهینه سازی قفسه،فقط گوش دادن - بهینه سازی قفسه، داده های خروجی، داده های خروجی فقط گوش دادن و داده های خروجی برنامه ریزی شده. وظیفه خلبان نیز برای ماژول 1756-OB8 در دسترس است.

ماژول 1756-OB8 دارای یک دسته ولتاژ 12/24 ولت منبع DC و محدوده عملیاتی 10 تا 30 ولت DC است. مصرف فعلی آن 165 mA در 5.1V و 2 mA در 24V است. دارای قدرت backplane 0.89 W است,با حداکثر تبعید 2.5 وات در 60 درجه سانتیگراد (140 درجه فارنهایت) و تبعید حرارتی 8.53 BTU/hr.حداکثر جریان نشت حالت این ماژول 1 mA در هر نقطه و در طول یک حالت فعال است، دارای حداکثر افت ولتاژ 1.2V DC در 2 A است. همچنین حداکثر جریان 2 A در هر نقطه در 60 درجه سانتیگراد و حداکثر جریان 8 A در 60 درجه سانتیگراد در هر ماژول است.جریان افزایشی آن در هر نقطه 4 A برای هر 10 ms است که هر 1 s در 60 درجه سانتیگراد تکرار می شود و حداقل جریان بار آن 2 mA در هر نقطه استولتاژ جداسازی ماژول در 250 ولت مستمر است. این ماژول همچنین به شما امکان می دهد حالت در حالت خطا را در هر نقطه و حالت در حالت برنامه را در هر نقطه تغییر دهید.انتخاب برای هر دو، نگه داشتن آخرین وضعیت استدرجه حرارت ماژول 1756-OB8 در حالت کار 0 تا 60 درجه سانتیگراد و در حالت غیر کار -40 تا 85 درجه سانتیگراد است.همچنین حداکثر دمای هوای اطراف 60 درجه سانتیگراد و رطوبت نسبی بدون تهویه 5 تا 95 درصد است..
