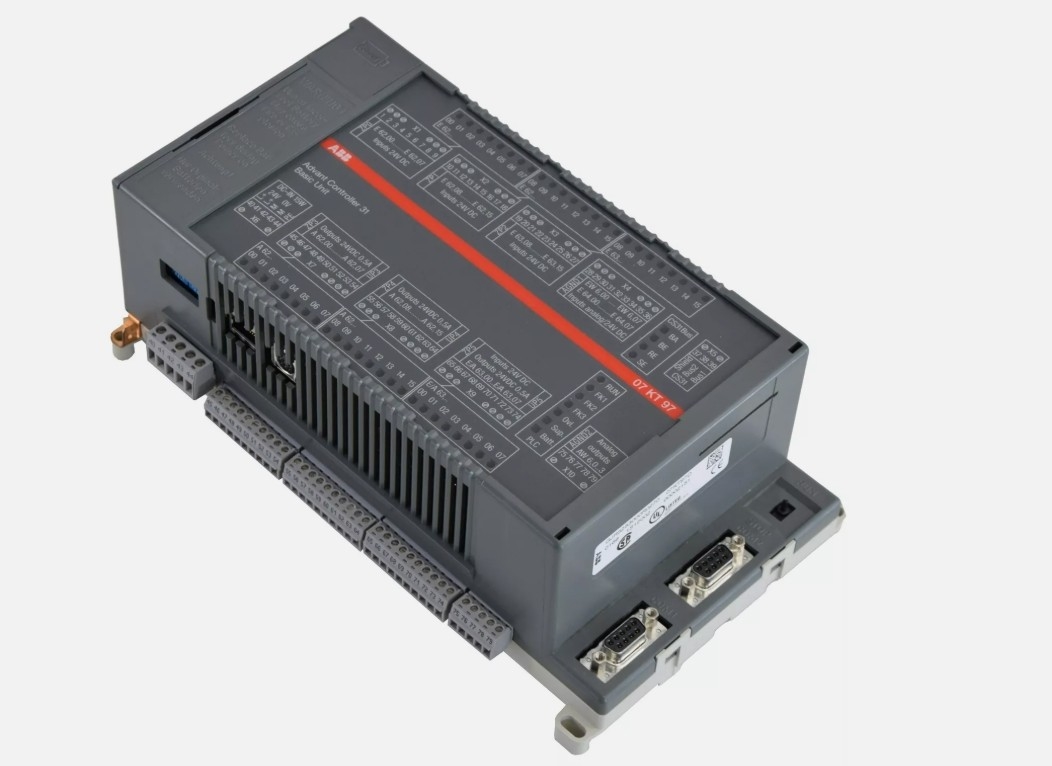

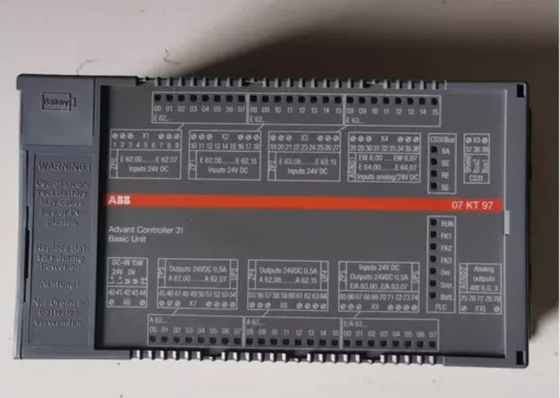

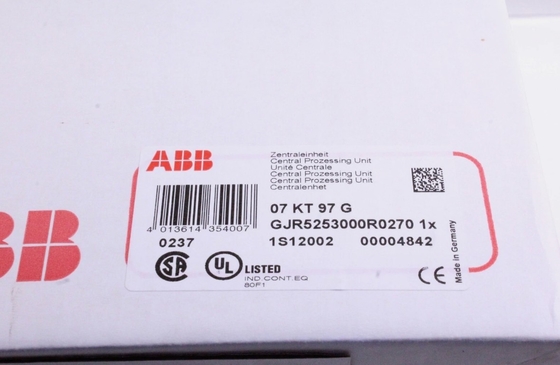

07KT97 GJR5253000R0270 سیستم های PLC واحد پردازش مرکزی ABB

07KT97 GJR5253000R0270 سیستم های PLC واحد پردازش مرکزی ABB

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

واحد پایه 07 KT 97 R200 دستگاه استاندارد برای تمام برنامه ها است. علاوه بر این، واحدهای پایه با عملکرد کاهش یافته (به عنوان مثال07 KT 95 یا 07 KT 96) و همچنین با عملکرد طولانی مدت (.g. 07 KT 97 R260 با اتصال ARCNET، 07 KT 97 R0220 با اتصال PROFIBUS و 07 KT 97 R0262 با هر دو اتصال ARCNET و PROFIBUS). یک جدول مقایسه در صفحه 3 ارائه شده است.این سند واحد پایه 07 KT 97 R200 را توصیف می کند و سپس ورق های داده از دستگاه های دیگر را اضافه می کند که تنها تفاوت ها را نشان می دهد..

ورودی های دیفرانسیل بسیار مفید هستند، اگر از سنسورهای آنالوگ استفاده شود که از راه دور جدا نشده اند (به عنوان مثال ترمینال منفی از راه دور به زمین متصل است).از آنجایی که پتانسیل زمین گیری دقیقاً با AGND1 یکسان نیست، باید دو قطبی اندازه گیری شود تا اشتباهات اندازه گیری را جبران کند. علاوه بر این، در صورت پیکربندی تک قطبی، AGND1 به طور مستقیم به پتانسیل زمین دور متصل می شود.این امر باعث می شود حلقه های قابل قبول (و احتمالا خطرناک) زمین گیری.

در تمام پیکربندی هایی که از ورودی های دیفرانسیل استفاده می کنند، دو ورودی آنالوگ مجاور به هم تعلق دارند (به عنوان مثال EW 6.00 و EW 6.01).قیمت اندازه گیری شده با کسر محاسبه می شود.مقدار کانال با آدرس پایین تر از مقدار کانال با آدرس بالاتر کسر می شود..

اگر ترمینال ها به عنوان خروجی دیجیتال استفاده شوند، سیگنال های خروجی "1" به صورت جداگانه توسط ورودی قابل خواندن نظارت می شوند.یک پیام خطای کلی برای گروه خروجی مربوطه تولید می شود.. خطای نشان داده شده توسط قرمز LED Ovl. و توسط پرچم خطای PLC پس از آن. خطای ممکن است به دلیل بیش از حد بار، مدار کوتاه و یا ولتاژ تغذیه از دست رفته UP5/ZP5 ایجاد شده است.مشخصات فنی خروجی ها مشابه خروجی های دیجیتال دیگر است..

لینک ورق اطلاعات:

ABB 07KT97 GJR5253000R0270.pdf
