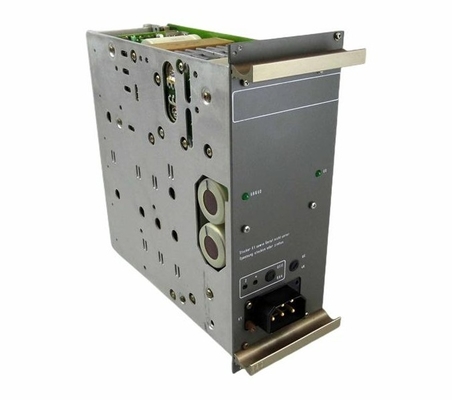

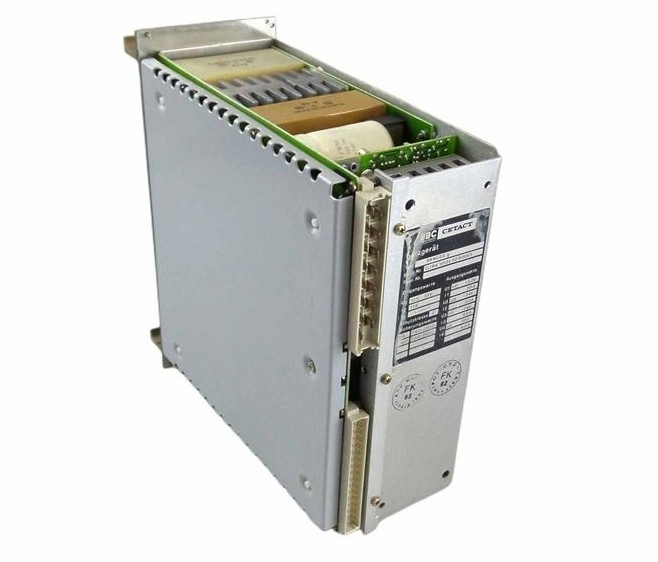

ABB 89NG03 GJR4503500R0001 ماژول منبع برق برای تولید ولتاژ اتوبوس ایستگاه

ABB 89NG03 GJR4503500R0001 ماژول منبع برق برای تولید ولتاژ اتوبوس ایستگاه

جزئیات محصول:

توضیحات:

ماژول منبع برق 89NG03 برای سوئیچ و تولید ولتاژ مورد نیاز در یک زیربست اتوبوس ایستگاه یک ایستگاه پردازش چند منظوره PROCONTROL استفاده می شود.از آنجایی که هر ماژول زیرپای خود را ولتاژ منبع، دستگاه های منبع برق به طور کلی 4 بار برای ایستگاه پردازش چند منظوره استفاده می شوند.ولتاژ مثبت USE که از طریق کانکتور X1 تامین می شود توسط ماژول منبع برق به عنوان ولتاژ فرآیند US به صفحه پشتی اتوبوس ایستگاه از طریق یک مرحله سوئیچ می شود. این ولتاژ در ماژول فیوز می شود. فیوز در جلوی ماژول قرار دارد.

ولتاژ UB و UD به عنوان تابع UD تنظیم می شوند. ولتاژ UB متغیر است، یعنی ولتاژ خروجی بسته به UD و بار متصل در محدوده مجاز تغییر می کند.ماژول دارای یک شیر داخلی و خارجی برای ارزش ولتاژ واقعی. اگر خط سنسور باز است ولتاژ UD کنترل می شود. به یک مقدار ثابت در پایانه های خروجی ماژول بدون توجه به بار متصل. اگر خط سنسور متصل است (F + ، F-) ،ولتاژ خروجی در نقطه اتصال خط سنسور به مقدار ثابت کنترل می شود.. با PROCONTROL، خط سنسور در وسط صفحه پشتی اتوبوس ایستگاه متصل می شود. به این ترتیب، کاهش ولتاژ در خط تغذیه ناشی از تغییرات در جریان بار (به عنوان مثالبا وصل کردن یک ماژول اضافی) ثبات می یابند..

ماژول منبع تغذیه از طریق یک پلاگ در پانل جلو تغذیه می شود. ولتاژ فرآیند US = +24 VDC بسته به ولتاژ داخلی UD تغییر می کند. ولتاژ فرآیند UV = -24VDC، رسانای مرجع Z،ولتاژ اعلام و فلش کردن فقط از طریق ماژول متصل می شوندولتاژ UB+ = +24 VDC و UD+ = +5 VDC (با هدایت کننده مرجع ZD) در سمت بس و مورد نیاز توسط ماژول ها از طریق تبدیل کننده های DC / DC تولید می شود و پتانسیل جدا شده است.

ماژول نباید در هنگام فعال شدن وصل یا خارج شود تا از تخریب جلوگیری شود. ولتاژ های US، UB + و UD که به اتوبوس ایستگاه عرضه می شوند توسط ماژول نظارت می شوند.در صورت اختلال، یک اعلام و / یا خاموش شدن اتفاق می افتد. خروجی های US و UB برای ولتاژ زیر نظارت می شوند و خروجی UD برای ولتاژ بالا و ولتاژ زیر نظارت می شود.اگر مرکز نظارت پاسخ دهد، اعلامیه ای وجود دارد. US و UB از ولتاژ خروجی ماژول استفاده می شوند، در حالی که UD از خط سنسور F استفاده می شود.

علاوه بر نظارت بر ولتاژها با یک تابع اعلان خالص، ماژول همچنین دارای یک امکان نظارت بر ولتاژ بالا و زیر ولتاژ با عملکرد خاموش است.

لینک ورق داده:

ABB 89NG03 GJR4503500R0001.pdf
