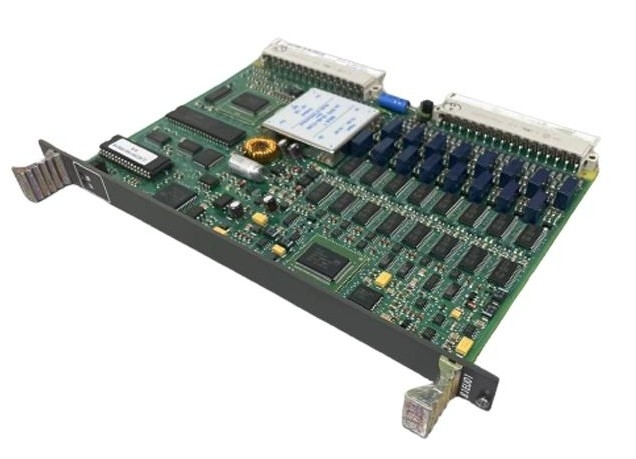

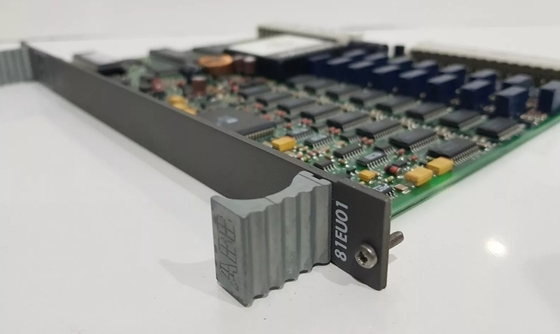

ABB 81EU01 GJR2391500R1210 ماژول ورودی جهانی Procontrol P14

ABB 81EU01 GJR2391500R1210 ماژول ورودی جهانی Procontrol P14

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

81EU01 GJR2391500R1210 یک دستگاه ورودی از ABB است که به عنوان 81EU01 شناخته می شود. این دستگاه برای پردازش سیگنال های باینری و آنالوگ طراحی شده است. عملکردهای سخت افزاری و نرم افزاری ماژول نظارت می شود.شکل 1 پیام های تشخیصی و مفهوم اعلام و نظارت را نشان می دهد. تمام پیام ها به ترتیب از طریق خط SST یا چراغ ST در جلو ماژول اعلام می شوند. هنگامی که خط SSG ماژول فعال می شود،این به عنوان یک اختلال ماژول توسط ماژول کنترل افزوده 88TR01 تفسیر می شود و توسط چراغ SG در پانل جلو ماژول نشان داده می شوداین ماژول ورودی ABB که برای یکپارچه سازی در سیستم های کنترل صنعتی طراحی شده است، قابلیت های دقیق جمع آوری و پردازش داده را ارائه می دهد.تضمین عملکرد قابل اعتماد در محیط های مختلف تولید.

ماژول ورودی جهانی ABB 81EU01 GJR2391500R1210 بخشی از سیستم ABB Procontrol P14 است.ارائه قابلیت های متنوعی در سیستم های کنترل صنعتیماژول ورودی جهانی 81EU01 قادر به دریافت ورودی از هر دو فرستنده دوگانه (دیجیتال) و آنالوگ است، که آن را به یک ماژول متنوع برای انواع مختلف سیگنال تبدیل می کند.به طور معمول در سیستم های کنترل فرآیند برای اتصال با انواع سنسورها و ابزارها استفاده می شودماژول 81EU01 به طور معمول در صنایع مانند تولید برق، نفت و گاز، پردازش شیمیایی و تولید استفاده می شود.در صورتی که سیستم Procontrol P14 برای کنترل و اتوماسیون فرآیند استفاده می شود.

ABB 81EU01 یک ماژول ورودی جهانی است که در سیستم ABB PROCONTROL P مورد استفاده قرار می گیرد. این ماژول به عنوان یک رابط بین سنسورهای مختلف و سیستم کنترل عمل می کند و سیگنال های ورودی را جمع آوری و پردازش می کند.ویژگی اصلی 81EU01 توانایی آن برای رسیدگی به طیف گسترده ای از انواع سنسورها استماژول شامل 16 واحد عملکردی مستقل است. هر واحد می تواند برای پذیرش یک نوع خاص از ورودی سنسور پیکربندی شود.اجازه می دهد تا تنوع در اتصال سنسورهای مختلف به سیستم.

این سیستم شامل 16 واحد عملکردی است. هر واحد عملکردی می تواند برای هر نوع حالت ورودی استفاده شود. هر ترکیب ممکن است.تخصیص و تنظیم پارامتر به راحتی از طریق لیست پیکربندی برنامه ریزی می شودمقادیر برنامه ریزی شده در یک EEPROM ذخیره می شوند تا اطمینان حاصل شود که در صورت قطع برق از بین نروند. آنها می توانند در هر زمان تغییر کنند.ماژول سیگنال های ورودی و / یا سیگنال های ورودی تبدیل شده در تلگرام را از طریق اتوبوس ایستگاه به سیستم اتوبوس PROCONTROL منتقل می کند. قبل از انتقال تلگراف ها بررسی می شوند و با بیت های برابر ارائه می شوند. این تضمین می کند که ماژول دریافت کننده می تواند انتقال بدون خطا را بررسی کند.ماژول تلگراف های دریافت شده از اتوبوس ایستگاه را بررسی می کند، به عنوان مثال آنهایی که برای محاسبات اصلاحی مورد استفاده قرار می گیرند، با بیت های برابری خود برای انتقال بدون خطا.

لینک ورق داده:

ABB 81EU01 GJR2391500R1210.pdf
