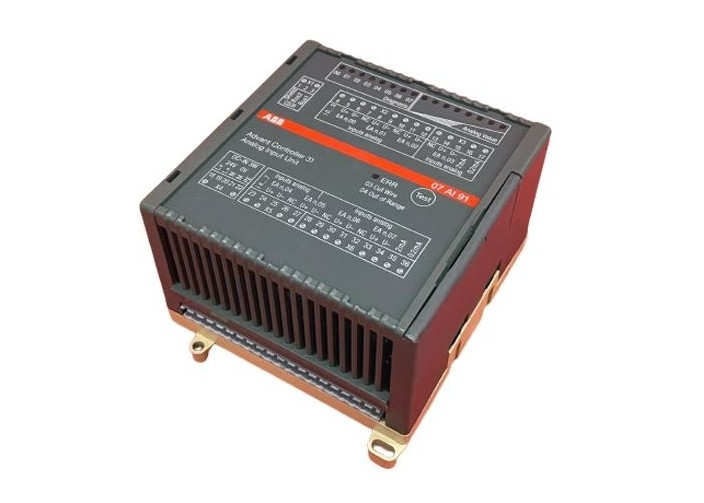

ABB 07AI91 GJR5251600R0202 واحد ورودی کنترل کننده ماژول I/O آنالوگ

ABB 07AI91 GJR5251600R0202 واحد ورودی کنترل کننده ماژول I/O آنالوگ

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

هدف مورد نظر ماژول ورودی آنالوگ 07 AI 91 به عنوان یک ماژول از راه دور در اتوبوس سیستم CS31 استفاده می شود. این ماژول دارای 8 کانال ورودی آنالوگ با ویژگی های زیر است:کانال ها می توانند در جفت برای اتصال سنسورهای دمایی یا ولتاژ زیر تنظیم شوند:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (با مقاومت خارجی 250 Ω) Pt100 / Pt1000 با خطی سازی. ترموپول های نوع J، K و S با خطی سازی.تنها سنسورهای جدا شده از برق می توانند استفاده شوند.محدوده ± 5 ولت همچنین می تواند برای اندازه گیری 0..20 mA با مقاومت اضافی 250 Ω استفاده شود.

پیکربندی کانال های ورودی و همچنین تنظیم آدرس ماژول با سوئیچ های DIL انجام می شود. 07 AI 91 از یک آدرس ماژول (شمار گروه) در محدوده ورودی کلمه استفاده می کند.هرکدام از 8 کانال 16 بیت استفاده می کنند. واحد با 24 ولت DC تغذیه می شود. اتصال اتوبوس سیستم CS31 از بقیه واحد جدا شده است.ماژول دارای تعدادی از توابع تشخیصی است (به فصل "تشخیص و نمایش" مراجعه کنید)عملکردهای تشخیصی برای تمام کانال ها خود کالیبراسیون را انجام می دهند.

این واحد مرجع 07AI91 - GJR5251600R0202 و نام تجاری ABB بخشی از محدوده AC31 است. 07 AI 91 از یک آدرس ماژول (شمار گروه) در محدوده ورودی کلمه استفاده می کند. هر یک از 8 کانال از 16 بیت استفاده می کند.واحد با 24 ولت DC تغذیه می شود. اتصال اتوبوس سیستم CS31 از نظر الکتریکی از بقیه واحد جدا شده است. ماژول تعدادی از توابع تشخیصی را ارائه می دهد.عملکردهای تشخیصی برای تمام کانال ها خود کالیبراسیون را انجام می دهندماژول سری AC800M، قطعات جایگزین ربات صنعتی سری DSQC، بیلی INFI 90,800xA، Advant OCS با Master Software، Advant OCS با نرم افزار MOD 300،مستقل - سیستم کنترل توزیع شده برای صنعت فرآیند Symphony Melody، Satt OCS، Symphony DCI System Six، Harmony / INFI 90، سیستم های امنیتی و غیره

تمام ماژول های ورودی آنالوگ تبدیل آنالوگ به دیجیتال داخلی را انجام می دهند. پس از تبدیل، مقدار آنالوگ با 8 یا 12 بیت، بسته به وضوح، نشان داده می شود.برای پردازش و ذخیره کردن این بیت های مربوطه (بیت هایی که حاوی اطلاعات آنالوگ هستند)تمام ماژول های خروجی آنالوگ تبدیل داخلی دیجیتال به آنالوگ را انجام می دهند.ارزش دیجیتال قبل از تبدیل (که شامل 8 یا 12 بیت مربوطه است) در یک کلمه 16 بیتی ذخیره می شود.

لینک ورق داده:

ABB 07AI91 GJR5251600R0202.pdf
