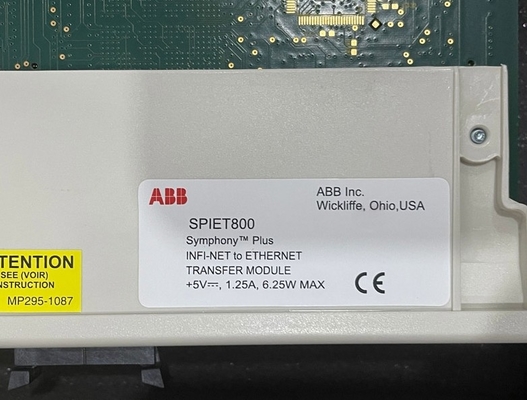

ABB SPIET800 INFI-Net Ethernet ماژول انتقال CIU ماژول ارتباطات

ABB SPIET800 INFI-Net Ethernet ماژول انتقال CIU ماژول ارتباطات

جزئیات محصول:

توضیحات:

ABB SPIET800 یک ماژول انتقال INFI-NET به اترنت است که برای تسهیل ارتباطات بین کنترل کننده های INFI-NET و یک کامپیوتر میزبان از طریق پروتکل TCP / IP از طریق اترنت طراحی شده است.به عنوان یک پل کوتاه بین شبکه کنترل و کامپیوتر میزبان عمل می کندماژول SPIET800 یک دستگاه با عملکرد بالا است که فناوری های پیشرفته کنترل و ارتباطات را ادغام می کند.آن را طراحی شده است برای ارائه کنترل قابل اعتماد و کارآمد و نظارت بر فرآیندهای صنعتی.

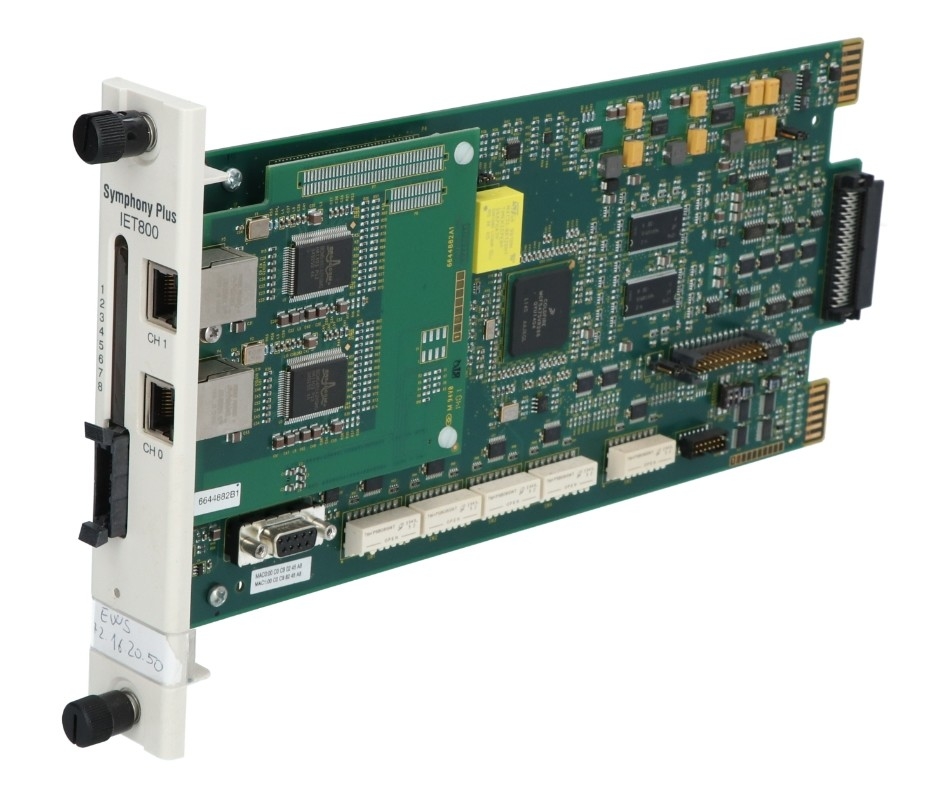

ماژول IET800 یک صفحه مدار چاپی واحد با یک صفحه ایثرنت (برای ارتباطات اترنتر از طریق TCP / IP) بر روی آن نصب شده است. ماژول IET800 یک اسلات در MMU را اشغال می کند.صفحه مدار حاوی مدار ارتباطی مبتنی بر میکرو پروسسور است که به آن امکان می دهد مستقیما با ماژول NIS21 خود با اتصال به اتوبوس گسترش دهنده I / O ارتباط برقرار کندبرای یک ماژول IET800 برای برقراری ارتباط با یک کامپیوتر، تنظیمات ارتباطات برای برنامه های مشتری مانند ابزار S + Engineering: Composer Harmony یا HSI باید پیکربندی شود.برنامه تنظیم سیستم هماهنگی (hSysCfg) برای تنظیم ارتباطات با ماژول IET800 استفاده می شوداین بخش نحوه پیکربندی ماژول IET800 با استفاده از برنامه نرم افزاری hSysCfg را توضیح می دهد.

ماژول IET800 دارای سه کانکتور لبه کارت برای سیگنال های خارجی و قدرت (P1، P2 و P3) است. کانکتور P1 به قدرت مشترک و +5 VDC متصل می شود.کانکتور P2 ماژول IET800 را به اتوبوس گسترش دهنده I/O متصل می کند تا با ماژول NIS21 ارتباط برقرار کند.. سیگنال های کنترل و داده از ماژول IET800 به کامپیوتر میزبان متصل می شوند. ماژول انتقال CIU ABB SPIET800 Ethernet یک جزء جدایی ناپذیر از سیستم کنترل Symphony Plus است.به طور خاص برای ارتباطات و انتقال داده های پیشرفته در تنظیمات اتوماسیون صنعتی طراحی شده استاین ماژول نقش مهمی در اتصال با سیستم های قدیمی ABB مانند بیلی Infi 90 و Net 90 بازی می کند و عملکرد بدون مشکل و قابل اعتماد را تضمین می کند.

ABB SPIET800 یک ماژول انتقال Ethernet CIU است که یک اتصال امن و قابل اعتماد بین یک پردازنده الکترونیکی هوشمند IET800 (IET) و یک میزبان از راه دور را فراهم می کند.SPIET800 از ویژگی های امنیتی مختلفی برای محافظت از داده ها در طول انتقال استفاده می کند، از جمله رمزگذاری و احراز هویت 128 بیتی. همچنین از انواع پروتکل های ارتباطی از جمله Modbus TCP ، OPC UA و Ethernet / IP پشتیبانی می کند.ABB SPIET800 یک ماژول انتقال INFI-NET به کامپیوتر است. آن را قادر می سازد ارتباط با کامپیوتر میزبان با استفاده از TCP / IP بیش از اترنت. آن را از داده های کنترل کننده از طریق شبکه کنترل و انواع دریافتسازماندهی و ذخیره این داده ها تا زمانی که کامپیوتر میزبان درخواست آن را. SPICI800 مجموعه ی بسته ی مربوطه به واحد رابط کامپیوتری است و شامل تمام ماژول های لازم، واحدهای پایانی، کابل ها و واحد نصب می شود.

لینک ورق داده:

ABB SPIET800.pdf
