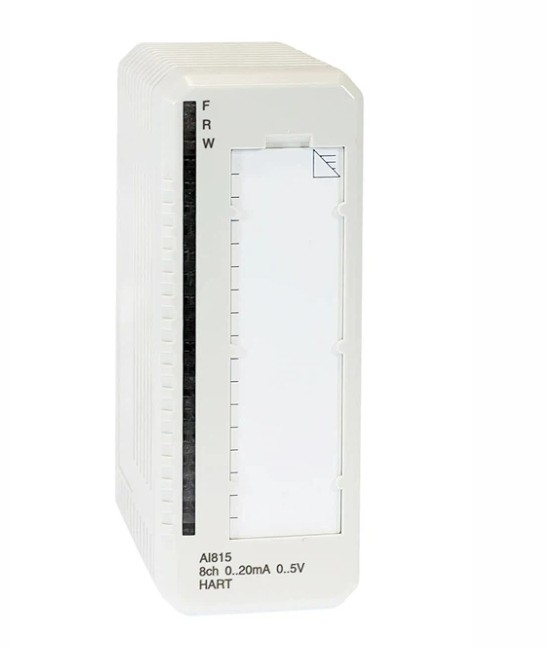

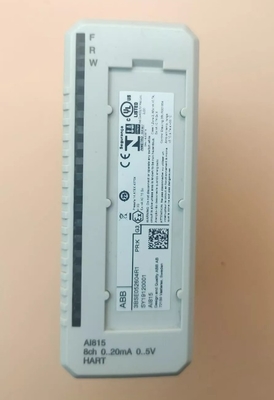

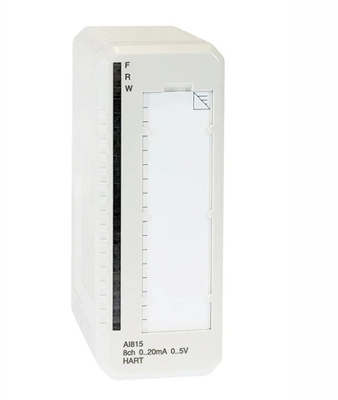

ABB AI815 3BSE052604R1 ماژول ورودی آنالوگ واحد انتقال حداکثر

ABB AI815 3BSE052604R1 ماژول ورودی آنالوگ واحد انتقال حداکثر

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

ماژول ورودی آنالوگ AI815 دارای 8 کانال است. ماژول ها می توانند برای ورودی ولتاژ یا جریان پیکربندی شوند. سیگنال های ولتاژ و جریان نمی توانند در همان ماژول I / O مخلوط شوند.ولتاژ و جریان ورودی قادر به تحمل ولتاژ بیش از حد یا کم از حد حداقل 11 V d است.c. مقاومت ورودی ولتاژ ورودی بیشتر از 10 M ohm و مقاومت ورودی جریان ورودی 250 ohm است.ماژول توزیع منبع فرستنده سازگار خارجی HART به هر کانالاین یک اتصال ساده برای توزیع منبع به فرستنده های 2 سیم یا 3 سیم اضافه می کند. قدرت فرستنده تحت نظارت و جریان محدود است.اگر برای تغذیه فرستنده های HART از یک منبع تغذیه خارجی استفاده شود، منبع برق باید با HART سازگار باشد.

ABB 3BSE052604R1 ورودی آنالوگ HART 8 کانال، 0 ((4)..20mA، 0 ((1)..5V، 12 بیت، تک پایانه. توزیع قدرت فرستنده محدود فعلی.AI815 مجهز به قابلیت های ورودی آنالوگ پیشرفته برای پردازش دقیق و قابل اعتماد سیگنال است. طراحی مقیاس پذیر ماژول اجازه می دهد تا انعطاف پذیری در گسترش سیستم کنترل خود را به عنوان مورد نیاز است. از پردازش سریع و دقیق از سیگنال های آنالوگ بهره مند شوید،تضمین کنترل در زمان واقعی در برنامه های شماساخت سبک وزن آن تضمین دستکاری آسان در طول نصب و نگهداری.

ماژول ورودی آنالوگ AI815 دارای 8 کانال است و از ورودی ولتاژ یا جریان پشتیبانی می کند. هر کانال ماژول به ورودی ولتاژ یا جریان اختصاص دارد.نمی توان آنها را در همان ماژول I/0 مخلوط کرد.ماژول می تواند در شرایط ولتاژ بالا یا پایین تا 11 ولت در حال حاضر تحمل کند. مقاومت ورودی برای ولتاژ ورودی بیشتر از 10 M (((2 و 250 (برای ورودی جریان) است.آن را توزیع منبع فرستنده سازگار با HART خارجی به هر کانال، اتصال به فرستنده های دو سیم یا سه سیم را تسهیل می کند. قدرت فرستنده تحت نظارت و محدود شدن جریان است، که عملکرد ایمن را تضمین می کند.

این می تواند در سیستم اتوبوس ABB، مانند PROFIBUS یا MODBUS، برای تسهیل تبادل داده با کامپیوتر بالا یا سایر واحدهای کنترل ادغام شود.تمام دستورالعمل ها به صورت اسناد الکترونیکی در سی دی روم ارائه شده اندفرمت فایل Adobe Portable Document Format (PDF) است که استاندارد واقعی برای اسناد قابل حمل در اینترنت است. شما می توانید آنها را به صورت متوالی مانند اسناد معمولی بخوانید،یا جستجو و چاپ قسمت های لازم از این اسناد الکترونیکی در طول مهندسیبرای مثال.

لینک ورق داده:

ABB AI815 3BSE052604R1.pdf
