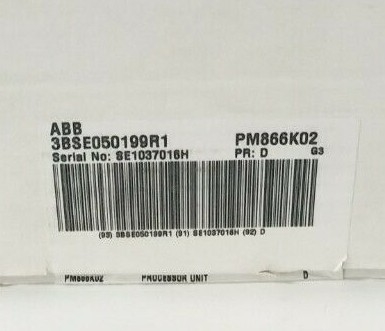

ABB PM866K02 3BSE050199R1 واحد پردازنده اضافی پیمانکار برق

ABB PM866K02 3BSE050199R1 واحد پردازنده اضافی پیمانکار برق

جزئیات محصول:

توضیحات:

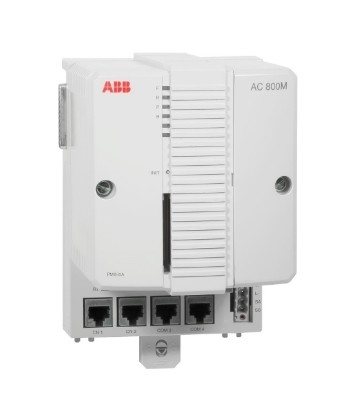

برد CPU حاوی میکروپروسسور و حافظه RAM، یک ساعت زمان واقعی، شاخص های LED، دکمه فشار INIT و رابط CompactFlash است.صفحه پایه کنترل کننده PM866 / PM866A دارای دو پورت اترنت RJ45 است (CN1، CN2) برای اتصال به شبکه کنترل و دو پورت سریال RJ45 (COM3، COM4) یکی از پورت های سریال (COM3) یک پورت RS-232C با سیگنال های کنترل مودم است،در حالی که پورت دیگر (COM4) جدا شده و برای اتصال یک ابزار پیکربندی استفاده می شود.کنترل کننده از افزایشی CPU برای دسترسی بالاتر (CPU، CEX-Bus، رابط های ارتباطی و S800 I / O) پشتیبانی می کند.

روش های ساده اتصال / جدا کردن ریل DIN، با استفاده از مکانیسم اسلاید و قفل منحصر به فرد.تمام صفحات پایه با یک آدرس اترنت منحصر به فرد که هر پردازنده با یک هویت سخت افزاری فراهم می کند، ارائه شده است. آدرس را می توان در برچسب آدرس اترنت متصل به صفحه پایه TP830 یافت. ABB PM866K02 3BSE050199R1 بخشی از خانواده ماژول های نصب شده در ریل ABB AC 800 M است.PM866K02 از جمله 2 عدد PM866K01. کارت CPU حاوی میکرو پروسسور و حافظه RAM ، یک ساعت زمان واقعی ، شاخص های LED ، دکمه فشار INIT و رابط CompactFlash است. پردازنده از عملکرد اضافی پشتیبانی می کند ،اطمینان از حداقل زمان توقف در محیط های بحرانی مانند اتوماسیون فرآیند. اين براي قرار دادن در سيستم هاي مختلف DCS و PLC براي کنترل قوي سيستم طراحی شده

ABB PM866K02 (3BSE050199R1) یک واحد پردازنده اضافی است که برای سیستم های با دسترسی بالا طراحی شده است. این دستگاه در فرکانس 133 مگاهرتز کار می کند و شامل 64 مگابایت حافظه است.این واحد بخشی از خانواده کنترلر AC 800M ABB است، پشتیبانی از پردازش قابل اعتماد و اضافی برای برنامه های کاربردی اتوماسیون صنعتی حیاتی. کنترل کننده AC800M یک جزء مهم در شبکه کنترل است.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 از دو حالت کار پشتیبانی می کند: افزوده و غیر افزوده و دو حالت خدمات ارتباطی: مشتری / سرور.

ABB PM866K02 می تواند ارتباطات بین کنترل کننده ها و با نرم افزار ایستگاه مهندسی را تحقق بخشد.ارتباطات داده با نرم افزار و سیستم های شخص ثالث مانند HMI نیز می تواند تحقق یابدکنترل کننده AC800M از انواع پروتکل های ارتباطی که معمولاً استفاده می شود از جمله MasterBus 300، COMLI، Modbus و Siemens 3964R پشتیبانی می کند و می تواند به راحتی با کنترل کننده های دیگر ارتباط برقرار کند.سیستم های اتوماسیون و دستگاه های زمینیکنترل کننده AC800M همچنین از پروتکل های ارتباطی سریالی اضافی پشتیبانی می کند که برای برقراری ارتباط با دستگاه های خارجی مانند ترمینال ها، پرینترها و کنترل کننده های ویژه مناسب است.PM866 3BSE050200R1 PM866K01 3BSE050198R1 PM866K02 3BSE050199R1 برنامه برنامه را می توان ذخیره و دانلود به کنترل کننده از طریق یک کارت فلش CF، یا می تواند از طریق یک پورت سریالی یا اترنت به حافظه RAM کنترل کننده هدف بارگذاری شود.

لینک ورق داده:

ABB PM866K02 3BSE050199R1.pdf
