ABB PM860K01 3BSE018100R1 پردازنده واحد کیت AC 800M PLC ماژول در انبار

ABB PM860K01 3BSE018100R1 پردازنده واحد کیت AC 800M PLC ماژول در انبار

جزئیات محصول:

توضیحات:

کنترل کننده AC800M مجموعه ای از ماژول های نصب شده در مسیر هدایت است که شامل CPU، ماژول ارتباطات، ماژول قدرت و لوازم جانبی مختلف است.با قدرت پردازش متفاوتهر ماژول پردازنده با دو پورت اترنت برای برقراری ارتباط با کنترل کننده های دیگر مجهز است.همچنین دو پورت RS-232C برای ارتباطات نقطه به نقطه بین CPU و ابزارهای برنامه نویسی / عیب یابی وجود دارد، و همچنین سیستم ها و دستگاه های شخص ثالث.

PM860K01 یک ماژول مدیریت فرآیند قدرتمند است که برای کنترل و نظارت بر فرآیندهای صنعتی با عملکرد بالا طراحی شده است و ویژگی های پیشرفته ای برای پردازش داده ها و ارتباطات را ارائه می دهد.PM860K01 معمولا از انواع ورودی ها و خروجی های دیجیتال و آنالوگ پشتیبانی می کند، که امکان ادغام با دستگاه های بسیاری از زمینه مانند سنسورها، محرک ها و سایر اجزای کنترل را فراهم می کند. PM860K01 به طور موثر در محدوده دمای -20 °C تا +60 °C کار می کند،مناسب برای محیط های صنعتی متنوعماژول PM860K01 به طور کلی بر روی یک ریل DIN یا در کابینت کنترل نصب می شود، که ادغام آسان را در سیستم های اتوماسیون ABB تسهیل می کند.

PM860K01 از پروتکل های ارتباطی استاندارد صنعتی مانند Modbus، Ethernet و پروتکل های دیگر پشتیبانی می کند و اتصال یکپارچه با سیستم های کنترل ABB و دستگاه های شخص ثالث را تضمین می کند.صفحه PM860K01 حاوی میکرو پروسسور و حافظه RAM است، یک ساعت در زمان واقعی، شاخص های LED، دکمه فشار INIT و یک رابط CompactFlash. ABB 3BSE018100R1 PM860K01 یک کیت واحد پردازنده (PUK) است.این یک جزء کلیدی از سیستم کنترل AC 800M از ABB استPUK مسئول کنترل و نظارت بر تمام دستگاه های دیگر در سیستم، مانند ماژول های I / O، ماژول های ارتباطی و ترمینال های اپراتور است.

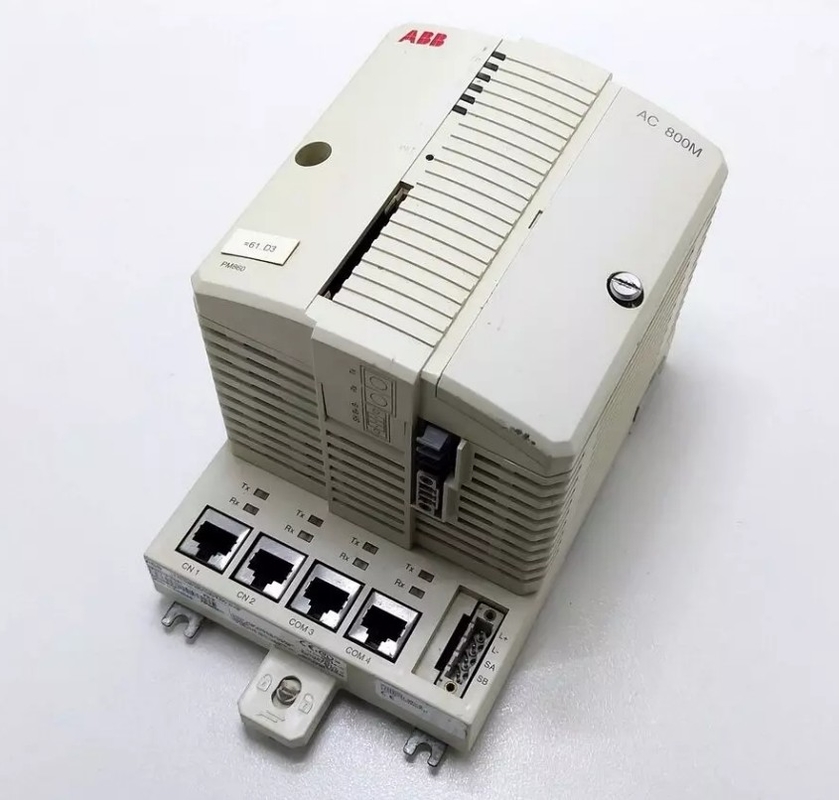

پایه کنترل کننده PM860A دارای دو پورت اترنت RJ45 (CN1 ، CN2) برای اتصال به شبکه کنترل و دو پورت سریال RJ45 (COM3 ، COM4) است.یکی از پورت های سریال (COM3) یک پورت RS-232C با سیگنال های کنترل مودم است، در حالی که سمت چپ دیگر (COM4) جدا شده و برای اتصال یک ابزار پیکربندی استفاده می شود. کارت CPU حاوی میکرو پروسسور و حافظه RAM، ساعت زمان واقعی، شاخص های LED، دکمه INIT است.,و یک رابط CompactFlash. روش های ساده اتصال / جدا کردن ریل DIN، با استفاده از مکانیسم اسلاید و قفل منحصر به فرد.تمام هدرها مجهز به یک آدرس اترنت منحصر به فرد است که هر پردازنده با یک هویت سخت افزاری فراهم می کندآدرس را می توان در برچسب آدرس اترنت متصل به TP830 یافت.

لینک ورق داده:

ABB PM860K01 3BSE018100R1.pdf
