ABB TU847 3BSE022462R1 واحد اتمام ماژول S800 ماژول I/O در انبار

ABB TU847 3BSE022462R1 واحد اتمام ماژول S800 ماژول I/O در انبار

جزئیات محصول:

توضیحات:

TU847 یک واحد انتهای ماژول (MTU) برای پیکربندی اضافی رابط ارتباطی میدان CI840/CI840A است. MTU یک واحد منفعل است که دارای اتصالات برای تامین برق است،ModuleBus الکتریکی، دو CI840 / CI840A و دو سوئیچ چرخان برای تنظیمات آدرس ایستگاه (0 تا 99) ، یک ModuleBus Optical Port TB842 را می توان از طریق TB806 به TU847 متصل کرد. چهار کلید مکانیکی، دو تا برای هر موقعیت،برای پیکربندی MTU برای انواع مناسب ماژول ها استفاده می شود.. هر کلید دارای شش موقعیت است ، که تعداد کل 36 پیکربندی مختلف را به ارمغان می آورد. TU846/TU847 برای برداشتن به سمت چپ نیاز به فضا دارد. نمی تواند با استفاده از قدرت جایگزین شود.TU847 نیز در یک نسخه سازگار با G3 در دسترس است.

عملکرد اصلی TU847 3BSE022462R1 این است که اتصال ماژول های I/O اضافی غیر اضافی به سیستم کنترل CI840 را تسهیل کند.این اجازه می دهد تا ظرفیت سیستم را برای رسیدگی به سنسورها و محرک های بیشتری در یک تنظیم اتوماسیون صنعتی گسترش دهدمعمولاً در کاربردهای صنعتی مختلف از جمله تولید، خطوط مونتاژ، دستکاری مواد و اتوماسیون ساختمان استفاده می شود، که در آن سیستم CI840 به عنوان کنترل کننده مرکزی عمل می کند.

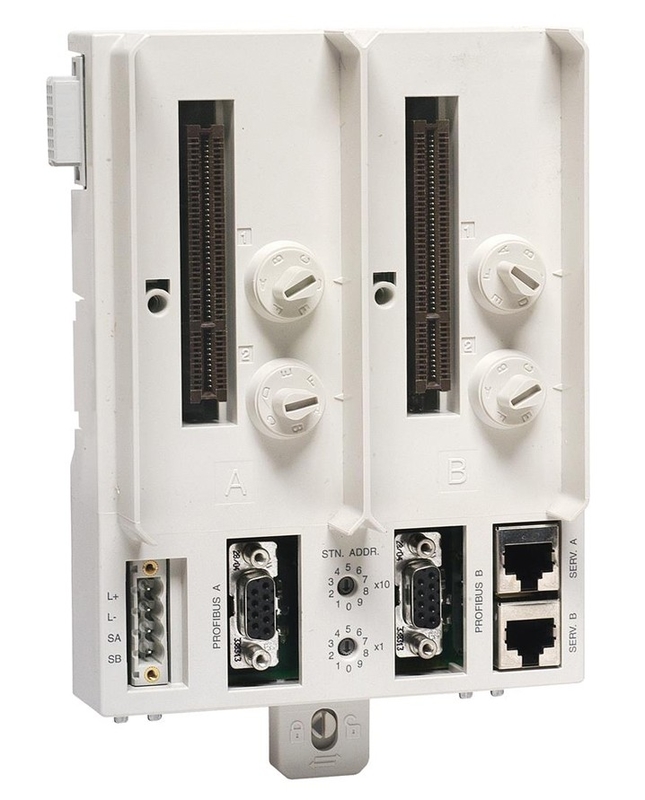

ABB TU847 دارای یک اتصال منبع برق است؛ دو اتصال PROFIBUS؛ دو اتصال ابزار سرویس؛ دو سوئیچ چرخش برای تنظیم آدرس ایستگاه؛اتصالات ماژول بس و کانکتور برای پورت نوری ماژول بس.TU847 قفل مکانیکی از قرار دادن نوع ماژول اشتباه جلوگیری می کند؛ دستگاه قفل کردن به ریل DIN برای قفل و زمین گذاری؛ ریل DIN نصب شده است.TU847 یک واحد پایان ماژول طراحی شده برای پیکربندی های اضافی استاین یک واحد منفعل است که از اتصالات و تنظیمات مختلف برای انعطاف پذیری در نصب پشتیبانی می کند.

ABB TU847 3BSE022462R1 یک ماژول ورودی / خروجی پیچیده است که برای ادغام در سیستم کنترل ABB 800xA طراحی شده است.این ماژول برای مدیریت تعاملات دستگاه های زمینی در برنامه های مختلف اتوماسیون صنعتی ضروری است، از جمله تولید برق، نفت و گاز و فرآیندهای تولید. TU847 به عنوان یک پل ارتباطی بین سیستم کنترل و دستگاه های زمینی عمل می کند،تسهیل نظارت و کنترل بسیاری از فرآیندهای صنعتیاین سیستم به ویژه به دلیل انعطاف پذیری و پایداری آن، که امکان ادغام یکپارچه در معماری های کنترل موجود را فراهم می کند، مورد توجه قرار می گیرد.

لینک ورق داده:

ABB TU847 3BSE022462R1.pdf
