ABB BC810K02 3BSE031155R1 3BSE038692R1 واحد اتصال اتوبوس CEX

ABB BC810K02 3BSE031155R1 3BSE038692R1 واحد اتصال اتوبوس CEX

جزئیات محصول:

توضیحات:

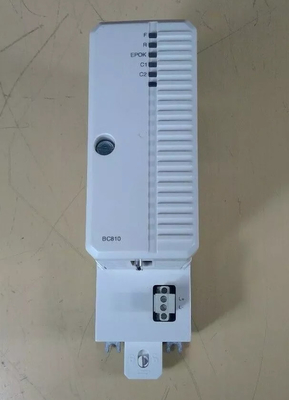

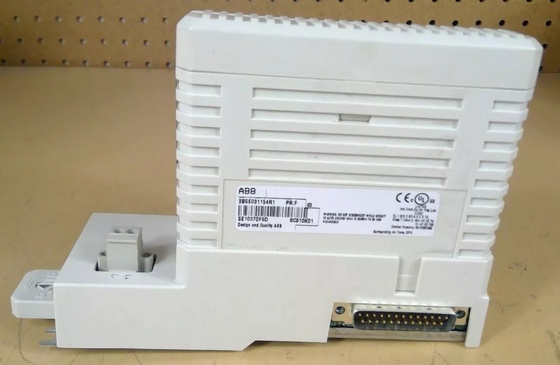

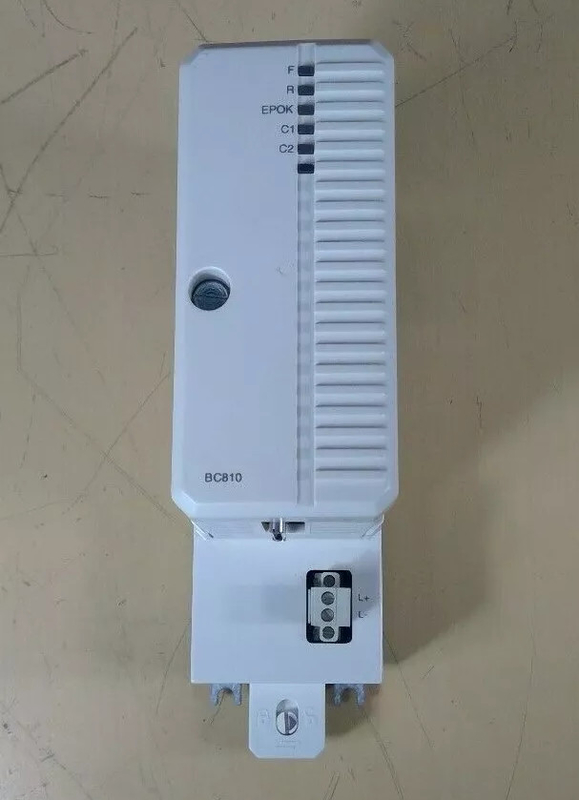

واحد BC810 شامل دو بخش اساسی است: صفحه پایه (TP857) و منبع برق / برد منطقی. صفحه پایه جایی است که اتصال به CEX-Bus و قدرت خارجی قرار دارد.آن را به DIN ریل از طریق قطعات فلزی از خانه زمین است. این صفحه همچنین حاوی دیود رای گیری قدرت خارجی و فیوز است. منبع برق و صفحه منطق شامل کنورتر + 3.3 V، منطق، رانندگان برای اتصال متقابل CEX-Bus،و کانکتور برای کابل اتصالBC810 می تواند با PM857 ، PM861A ، PM862 ، PM863 ، PM864A ، PM865 ، PM866 ، PM866A ، PM867 و PM891 استفاده شود.

در یک سیستم کاملاً اضافی با دو جفت پردازنده BC810 و اصلی / پشتیبان متصل ، BC810 از جایگزینی آنلاین صفحه پایه CPU بدون اختلال در ترافیک CEX پشتیبانی می کند.در صورت نیاز به تعویض BC810، تمام ترافیک به بخش متصل CEX متوقف می شود. CEX-Bus برای گسترش پورت های ارتباطی با واحدهای رابط ارتباطی استفاده می شود.همچنین امکان استفاده از رابط های ارتباطی اضافی در CEX-Bus وجود دارد..

واحد اتصال CEX-Bus BC810 برای افزایش دسترسی CEX-Bus با تقسیم آن به بخش های جداگانه استفاده می شود.این امر در دسترس بودن سیستم هایی با رابط های ارتباطی اضافی را بهبود می بخشد. BC810K02 دارای طراحی اضافی است ، یعنی تعداد CPU های داخل PLC حداقل دو یا بیشتر است. این طراحی اطمینان از قابلیت اطمینان و ثبات سیستم را تضمین می کند ، زیرا حتی اگر یک CPU شکست بخورد ،CPU دیگر می تواند ادامه به اجرا و اطمینان از اجرای عادی برنامه.

پردازش مشترک: عملکرد چندین پردازنده این است که عملیات منطقی، عملیات ریاضی، توابع ارتباطی و غیره را در برنامه به اشتراک بگذارند، یعنی پردازش مشترک.هرکدام از دو پردازنده یک بار همان برنامه را اجرا می کنند و سپس نتایج را مقایسه می کننداگر نتایج سازگار باشند، آنها خروجی هستند؛ اگر آنها ناسازگار باشند، یکی از نتایج برای خروجی انتخاب می شود (معمولا هیچ خروجی یا خاموش کردن).دو نوسانگر مختلف وجود دارند که رفتارشان را بررسی می کنند. اگر تشخیص داده شود که طرف مقابل در یک چرخه خاص کار نمی کند ، CPU وارد حالت خاصی می شود.

نرم افزار هر ثانیه دقت دو نوسانگر را بررسی می کند. یک ساعت نگهبان سخت افزار و نرم افزار فعالیت PLC و زمان اجرای منطق کاربر را بررسی می کند.چک توالی اجرای بخش های مختلف سیستم عامل CPU را نظارت می کندتمام مناطق حافظه ای استاتیک، از جمله حافظه فلش و رم، با استفاده از کد افزوده چرخه ای (CRC) و اجرای کد دوگانه بررسی می شوند.منطقه حافظه پویا توسط اجرای کد دوگانه محافظت می شود و به طور دوره ای بررسی می شود.

لینک ورق داده:

ABB BC810K02 3BSE031155R1.pdf
