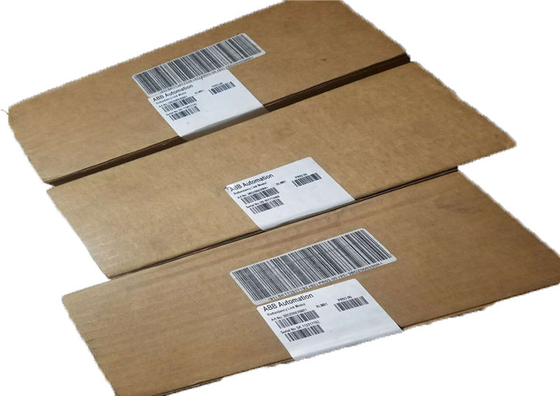

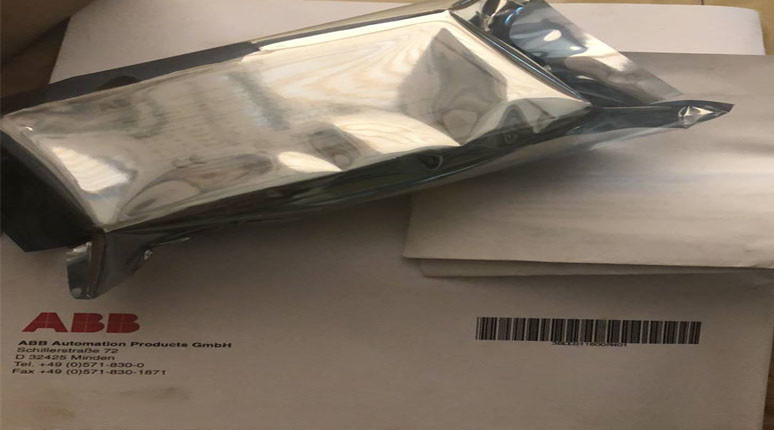

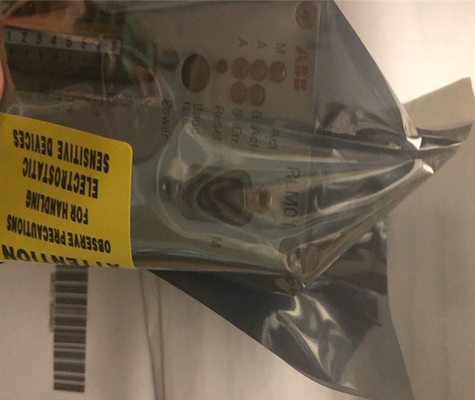

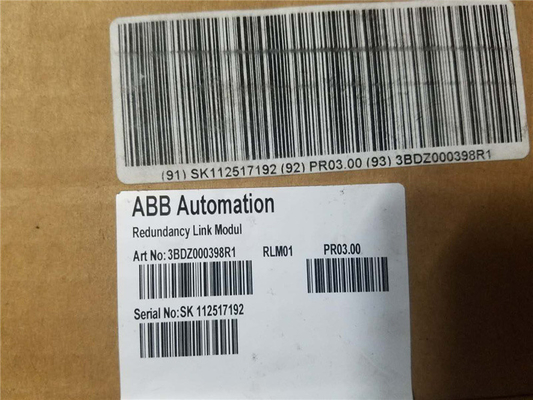

ABB RLM01 3BDZ000398R1 PROFIBUS Redundancy Link Module RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS Redundancy Link Module Advant 800xA (مودول پیوند اضافی پروفیبس)

جزئیات محصول:

اطلاعات اضافی:


توضیحات:

دستگاه های ساحلی که فقط با یک رابط واحد PROFIBUS DP مجهز هستند، می توانند با استفاده از ماژول لینک افزوده RLM01 که مانند یک سوئیچ فعال عمل می کند، در شبکه افزوده PROFIBUS ادغام شوند.این دو خط اضافی را به یک خط DP PROFIBUS تبدیل می کند یا برعکسRLM01 شکل سیگنال و دامنه داده های ورودی را تقویت می کند و فعالیت ها و وضعیت خطای هر سه خط را نظارت می کند.

ماژول RLM01 می تواند به طور مستقیم در کنار یک استاد، در مقابل یک بخش اتوبوس با چندین برده، یا در مقابل یک برده جداگانه قرار گیرد.چندین ایستگاه PROFIBUS با کوپلرهای اضافی می توانند به طور مستقیم به PROFIBUS متصل شوند که توسط RLM01 اضافی شده است. ایستگاه هایی که فقط یک رابط دارند می توانند در خط A یا خط B قرار بگیرند. هر رابط RLM01 PROFIBUS می تواند تا 31 ایستگاه PROFIBUS را کار کند.

افزونه خط:
ماژول شکل سیگنال و دامنه داده های دریافت شده را تقویت می کند و تمام سه خط را با توجه به فعالیت و نقص نظارت می کند.هر گونه نقص هایی که تشخیص داده می شود با کمک یک LED در پانل جلو نشان داده می شودپیام های مناسب برای اهداف تشخیصی در دسترس هستند و می توانند در نوار پایانی 8 قطبی دریافت شوند.

ترکیب خطوط اضافی:
داده هایی که ابتدا از طریق خط A یا خط B (به نمودار بالا مراجعه کنید) ، با شروع درست فریم، به اتصال M ارسال می شوند. اگر داده ها در همان زمان وارد شوند،هر یک از خط A یا خط B به صورت تصادفی انتخاب می شود.. اگر خطایی در خط A تشخیص داده شود ، منطق کنترل به خط B تغییر می کند ، که هنوز در دسترس است. این روش برای خط B نیز برعکس است.

جدا کردن یک خط غیر ضروری:
داده هایی که از طریق خط M با شروع درست فریم وارد می شوند به طور موازی به دو اتصال دیگر، A و B منتقل می شوند. اگر شروع فریم نادرست باشد،منطق کنترل هیچ داده ای را در A و B تولید نمی کند..
برای افزایش دسترسی خود RLM 01، یک منبع برق اضافی با 24 V DC می تواند متصل شود.منطق نظارت بررسی می کند که آیا هر دو ولتاژ در دسترس هستند و هر گونه خرابی را که ممکن است رخ دهد گزارش می دهد.
