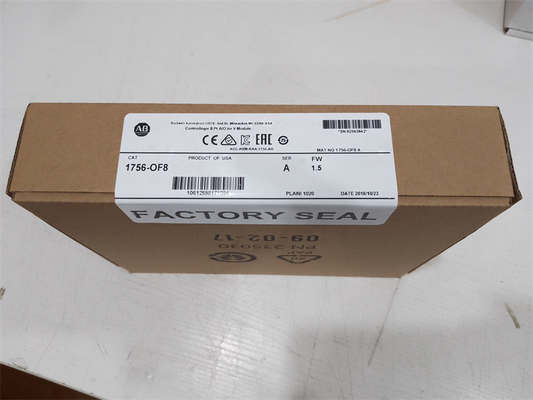

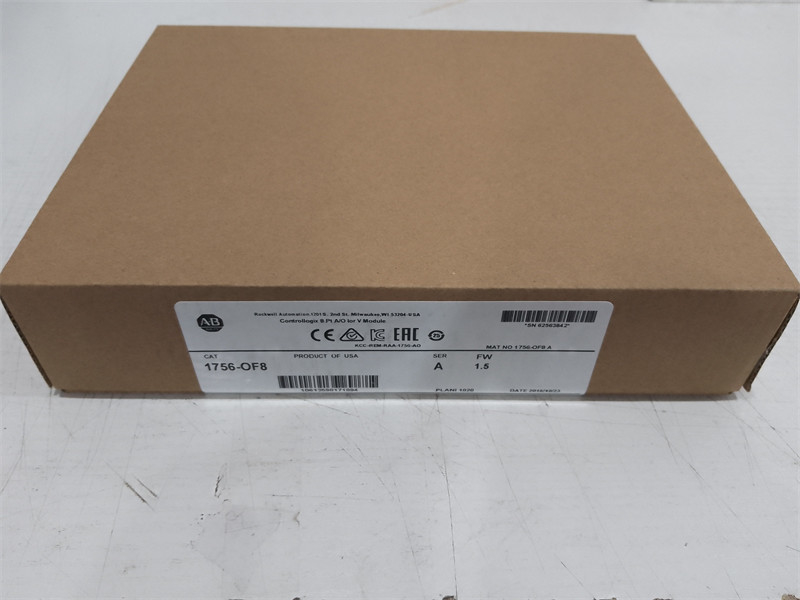

ماژول Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/O I or V

ماژول Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/OI یا V

مشخصات فنی
مشخصه 1756-OF8/A، 1756-OF8K/A 1756-OF8/B، 1756-OF8K/B
خروجی هشت ولتاژ یا جریان
محدوده خروجی ± 10 ولت
0 ... 20 میلی آمپر
ولتاژ وضوح: 15 بیت در 10.5 ولت - 320 میکروولت / بیت
جریان: 16 بیت در 21 میلی آمپر - 325 nA/bit
جریان جریان @ 5.1V 150 mA 200 mA
جریان جریان @ 24V 210 mA 300 mA
مجموع قدرت هواپیمای پشتی 5.8 وات 8.22 وات
درجه بندی ولتاژ و جریان Backplane: 5.1 ولت DC، حداکثر 150 میلی آمپر.24 ولت DC، حداکثر 210 میلی آمپر
ولتاژ خروجی: -10...+10 ولت
جریان خروجی: 0 ... 20 میلی آمپر
Backplane: 5.1 ولت DC، حداکثر 200 میلی آمپر؛24 ولت DC، حداکثر 300 میلی آمپر
ولتاژ خروجی: -10...+10 ولت
جریان خروجی: 0 ... 20 میلی آمپر
اتلاف برق 5.8 وات;بارهای 0...750 اهم 8.22...2 وات;بارهای 0...750 اهم
اتلاف حرارتی 16.78 BTU/hr 28.03 BTU/hr
تشخیص مدار باز فقط خروجی جریان (خروجی باید روی > 0.1 میلی آمپر تنظیم شود)
حفاظت از اضافه ولتاژ 24 ولت DC ± 24 ولت DC
حفاظت از اتصال کوتاه جریان الکترونیکی محدود به 21 میلی آمپر یا کمتر
قابلیت درایو ولتاژ: > 2000 Ω
جریان: 0...750 Ω
زمان ته نشینی کمتر از 2 میلی ثانیه تا 95 درصد مقدار نهایی با بارهای مقاومتی
دقت کالیبره شده @ 25 درجه سانتیگراد (77 درجه فارنهایت) بهتر از 0.05٪ محدوده از 0...21 میلی آمپر، -10.4...10.4 ولت
فاصله کالیبراسیون 12 ماه معمولی N/A
دریفت افست 50 μV/°C
100 nA/°C 20μV/°C
80 nA/°C
دریفت افزایش با دما، حداکثر ولتاژ: 25 ppm/°C، 520 μV/°C
جریان: 50 ppm/°C، 1050 μA/°C ولتاژ: 6 ppm/°C، 125 μV/°C
جریان: 30 ppm/°C، 630 mA/°C
ولتاژ خطای ماژول: 0.15% محدوده
جریان: 0.3% محدوده ولتاژ: 0.1% محدوده
جریان: 0.2٪ محدوده
زمان اسکن ماژول، حداقل 12 میلی ثانیه ممیز شناور
عدد صحیح 8 میلی ثانیه
فرمت داده حالت عدد صحیح (سمت چپ توجیه شده، مکمل 2 ثانیه) ممیز شناور 32 بیتی IEEE
روش تبدیل ماژول R-Ladder DAC، یکنواختی بدون کدهای از دست رفته
ولتاژ جداسازی 250 ولت (پیوسته)، نوع عایق تقویت شده، کانال های خروجی به
هواپیمای پشتی
بدون جداسازی بین کانال های خروجی مجزا
250 ولت (پیوسته)، نوع عایق پایه (1)، کانال های خروجی به
هواپیمای پشتی
بدون جداسازی بین کانال های خروجی مجزا
(1) ماژول های سری A بر اساس اصطلاحات UL508 برای عایق تقویت شده مشخص شدند.ماژول های سری B با همان ولتاژ قدرت دی الکتریک مانند ماژول های سری A آزمایش می شوند اما از
اصطلاحات به روز شده بر اساس IEC 61010-1، Basic Insulation.
کلیدگذاری ماژول الکترونیکی، نرم افزار قابل تنظیم
بلوک ترمینال قابل جابجایی 1756-TBNH
1756-TBSH
کلید RTB مکانیکی تعریف شده توسط کاربر
عرض شیار 1
اندازه سیم
1756-TBNH
اتصال یک سیم: 0.33...2.1 میلی متر 2 (22...14 AWG) سیم مسی جامد یا رشته ای، درجه بندی شده در 105 درجه سانتی گراد (221 درجه فارنهایت) یا بیشتر، 1.2 میلی متر (3/64 اینچ)
حداکثر عایقبیش از یک هادی را روی هیچ ترمینال سیم کشی نکنید.
اتصال دو سیم: 0.33...1.3 میلی متر 2 (22...16 AWG) سیم مسی جامد یا رشته ای، درجه بندی شده در 105 درجه سانتی گراد (221 درجه فارنهایت) یا بیشتر، 1.2 میلی متر (3/64 اینچ)
حداکثر عایقبیش از دو هادی روی هیچ ترمینال سیم کشی نکنید
1756-TBSH
اتصال یک سیم، 0.33...2.1 میلی متر 2 (22...14 AWG) جامد، یا سیم مسی حفاظ دار رشته ای با درجه حرارت 105 درجه سانتی گراد (221 درجه فارنهایت)، یا بیشتر، 1.2 میلی متر
حداکثر عایق (3/64 اینچ)چند هادی را روی هیچ ترمینال سیم کشی نکنید
مشخصات گشتاور بلوک ترمینال 1756-TBNH: 1.36 N•m (12 lb•in)
دسته بندی سیم کشی (2)
(2) از این اطلاعات دسته رسانا برای برنامه ریزی مسیریابی هادی استفاده کنید.به دستورالعمل های سیم کشی و اتصال به زمین اتوماسیون صنعتی، انتشار 1770-4.1 مراجعه کنید.
1 - روی پورت های سیگنال
نوع محفظه هیچ (سبک باز)
کد دما T4
