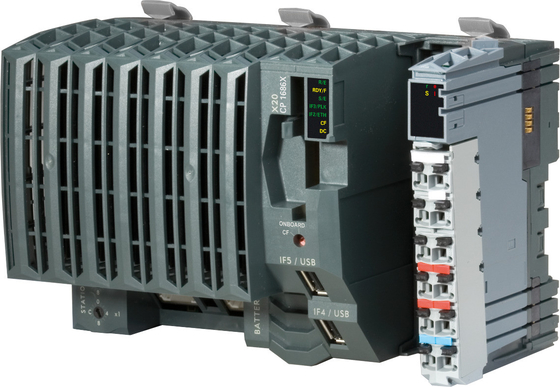

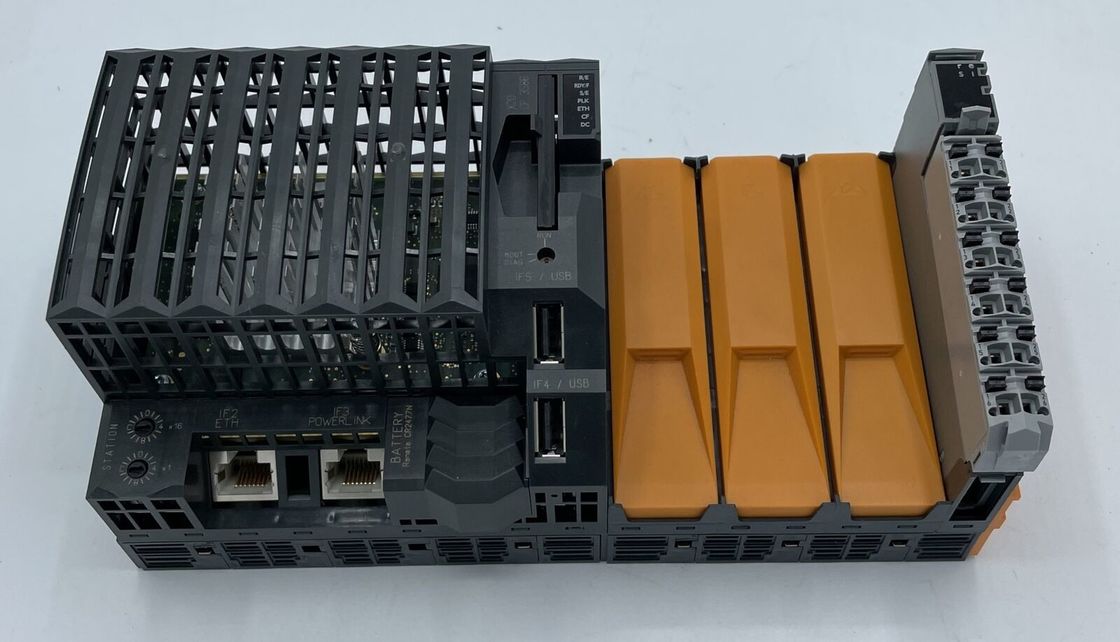

پردازنده X20CP3586 B&R Automation Plc 1.6 گیگاهرتز CPU برای ماژول سیستم X20 PLC

جزئیات محصول:

محل منبع:	اتریش
نام تجاری:	B&R
گواهی:	COC
شماره مدل:	X20CP3586

پرداخت:

مقدار حداقل تعداد سفارش:	1EA
قیمت:	USD
جزئیات بسته بندی:	اصلی
شرایط پرداخت:	T/T
قابلیت ارائه:	10EA

مخاطب

توضیحات محصول جزئیات

نام محصول:	B&R	نمونه محصول:	X20CP3586
ماژول سیستم:	CPU	ضمانتنامه:	1 سال
ابعاد:	2009985 میلی متر	وزن:	470 گرم
برجسته کردن:	X20CP3586 B&R Automation Plc , 20 PLC System Module B&R , X20 B&R Automation Plc

پردازنده X20CP3586 B&R Automation Plc 1.6 گیگاهرتز CPU برای ماژول سیستم X20 PLC 0

اطلاعات کلی

کد B&R ID	0xBF2B
خنک کننده	بدون فن
شاخص های وضعیت	عملکرد CPU، اترنت، POWERLINK، CompactFlash، باتری
تشخیص
باتری	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
عملکرد CPU	بله، با استفاده از نشانگر وضعیت LED
CompactFlash	بله، با استفاده از نشانگر وضعیت LED
شبکه محلی کابلی	بله، با استفاده از نشانگر وضعیت LED
POWERLINK	بله، با استفاده از نشانگر وضعیت LED
درجه حرارت	بله، با استفاده از ثبت نرم افزار
پشتیبانی
افزونگی کنترلر	آره
پشتیبانی از داده های سلامت ذخیره سازی	آره
پشتیبانی ACOPOS	آره
پشتیبانی از اجزای بصری	آره
مصرف برق بدون ماژول رابط و USB	9.7 وات
مصرف برق برای منبع تغذیه X2X Link	1.42 وات
مصرف برق
ورودی/خروجی داخلی	0.6 وات
اتلاف توان اضافی ناشی از عملگرها (مقاومتی) [W]	-
گواهینامه ها
CE	آره
UKCA	آره
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20، Ta (به دفترچه راهنمای کاربر X20 مراجعه کنید) FTZÚ 09 ATEX 0083X
UL	cULus E115267 تجهیزات کنترل صنعتی
HazLoc	cCSAus 244665 تجهیزات کنترل فرآیند برای مکان های خطرناک کلاس I، بخش 2، گروه های ABCD، T5
DNV	درجه حرارت:ب(0 - 55 درجه سانتیگراد) رطوبت:ب(تا 100٪) لرزش:ب(4 گرم) EMC:ب(پل و عرشه باز)
LR	ENV1
KR	آره
ABS	آره
EAC	آره
KC	آره

منبع تغذیه CPU و X2X Link

ولتاژ ورودی	24 VDC -15٪ / + 20٪
جریان ورودی	حداکثر1.5 A
فیوز	یکپارچه، قابل تعویض نیست
حفاظت از قطبیت معکوس	آره

خروجی منبع تغذیه X2X Link

توان خروجی اسمی	7 وات
اتصال موازی	آره
عملیات اضافی	آره

منبع تغذیه ورودی/خروجی

ولتاژ ورودی	24 VDC -15٪ / + 20٪
فیوز	فیوز خط مورد نیاز: حداکثر.10 A، ضربه آهسته

منبع تغذیه خروجی ورودی/خروجی

ولتاژ خروجی اسمی	24 VDC
بار تماس مجاز	10 A

منبع تغذیه - اطلاعات عمومی

شاخص های وضعیت	اضافه بار، وضعیت عملکرد، وضعیت ماژول، انتقال داده RS232
تشخیص
انتقال داده RS232	بله، با استفاده از نشانگر وضعیت LED
اجرا/خطای ماژول	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
اضافه بار	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
عایق برق
منبع تغذیه I/O - منبع تغذیه I/O	خیر
منبع تغذیه CPU/X2X Link - منبع تغذیه CPU/X2X Link	آره

کنترل کننده

اسلات CompactFlash	1
ساعت بیدرنگ	غیرفرار، وضوح 1 ثانیه، دقت -10 تا 10 ppm در 25 درجه سانتی گراد
FPU	آره
پردازنده
تایپ کنید	Atom E680T
فرکانس ساعت	1.6 گیگاهرتز
حافظه نهان L1
کد داده	24 کیلوبایت
کد برنامه	32 کیلوبایت
حافظه نهان L2	512 کیلوبایت
پردازنده ورودی/خروجی یکپارچه	نقاط داده ورودی/خروجی را در پس‌زمینه پردازش می‌کند
اسلات رابط مدولار	3
متغیرهای ماندگار	حداکثر1 مگابایت
کوتاه ترین زمان چرخه کلاس کار	100 میکروثانیه
زمان چرخه آموزش معمولی	0.0027 میکرو ثانیه
بافر داده ها
نظارت بر باتری	آره
باتری لیتیومی	حداقل2 سال در دمای محیط 23 درجه سانتی گراد
حافظه استاندارد
رم	512 مگابایت DDR2 SDRAM
رم کاربر	1 مگابایت SRAM

رابط ها

رابط IF1
علامت	RS232
گونه	اتصال از طریق بلوک ترمینال 12 پین X20TB12
حداکثرفاصله	900 متر
نرخ انتقال	حداکثر115.2 کیلوبیت بر ثانیه
رابط IF2
علامت	شبکه محلی کابلی
گونه	1x RJ45 محافظ
طول خط	حداکثر100 متر بین 2 ایستگاه (طول قطعه)
نرخ انتقال	10/100/1000 مگابیت بر ثانیه
منتقل کردن
لایه فیزیکی	10BASE-T/100BASE-TX/1000BASE-T
نیم دوبلکس	آره
فول دوبلکس	آره
خود مذاکره	آره
خودکار MDI/MDIX	آره
رابط IF3
فیلدباس	مدیریت یا کنترل گره POWERLINK (V1/V2).
تایپ کنید	نوع 4
گونه	1x RJ45 محافظ
طول خط	حداکثر100 متر بین 2 ایستگاه (طول قطعه)
نرخ انتقال	100 مگابیت بر ثانیه
منتقل کردن
لایه فیزیکی	100BASE-TX
نیم دوبلکس	آره
فول دوبلکس	حالت POWERLINK: خیر / حالت اترنت: بله
خود مذاکره	آره
خودکار MDI/MDIX	آره
رابط IF4
تایپ کنید	USB 1.1/2.0
گونه	نوع A
حداکثرجریان خروجی	0.5 A
رابط IF5
تایپ کنید	USB 1.1/2.0
گونه	نوع A
حداکثرجریان خروجی	0.5 A
رابط IF6
فیلدباس	X2X Link Master

خواص الکتریکی

عایق برق	اترنت (IF2)، POWERLINK (IF3) و X2X (IF6) جدا شده از یکدیگر، از سایر رابط ها و از PLC

شرایط عملیاتی

جهت نصب
افقی	آره
عمودی	آره
ارتفاع نصب از سطح دریا
0 تا 2000 متر	بدون محدودیت
> 2000 متر	کاهش دمای محیط به میزان 0.5 درجه سانتی گراد در هر 100 متر
درجه حفاظت طبق EN 60529	IP20

شرایط محیطی

درجه حرارت
عمل
جهت نصب افقی	-25 تا 60 درجه سانتی گراد
جهت نصب عمودی	-25 تا 50 درجه سانتی گراد
کاهش دادن	بخش "Derating" را ببینید.
ذخیره سازی	-40 تا 85 درجه سانتی گراد
حمل و نقل	-40 تا 85 درجه سانتی گراد
رطوبت نسبی
عمل	5 تا 95 درصد، غیر متراکم
ذخیره سازی	5 تا 95 درصد، غیر متراکم
حمل و نقل	5 تا 95 درصد، غیر متراکم

ویژگی های مکانیکی

توجه داشته باشید	حافظه برنامه (CompactFlash) را جداگانه سفارش دهید باتری پشتیبان در تحویل گنجانده شده است صفحه پوشش انتهایی X20 (سمت راست) در تحویل گنجانده شده است بلوک ترمینال 12 پین X20 در تحویل موجود است پوشش های اسلات ماژول رابط در تحویل گنجانده شده است
ابعاد
عرض	200 میلی متر
ارتفاع	99 میلی متر
عمق	85 میلی متر
وزن	470 گرم
